Transformadores de Potencia Industriales 3500 KVA-33/11 KV|Papúa Nueva Guinea 2025

01 generales

1.1 Descripción del proyecto

En 2025, unTransformador de potencia industrial de 3500 kVA.se entregó a Papúa Nueva Guinea como parte de un proyecto de energía industrial costera, diseñado para estabilizar el suministro en una zona comercial e industrial ligera-en crecimiento. Instalación al aire libre; las temperaturas varían de -25 grados a 40 grados, altitud de hasta 1000 metros-condiciones críticas para el funcionamiento confiable de un transformador de potencia de grado industrial.

El área incluye talleres, plantas de procesamiento, centros logísticos e industrias-de pequeña escala-que dependen de un suministro constante de voltaje medio-. Sin un transformador de energía industrial de alta-calidad, las operaciones fracasarían; con él se garantiza fiabilidad y flexibilidad.

Función y configuración del sistema

La electricidad ingresa desde la red de 33 kV, desciende a 11 kV a través de esta unidad transformadora de potencia industrial de 3,5 MVA y luego alimenta la red de distribución de 11 kV. Aguas abajo, los transformadores de 750 kVA toman el control y finalmente bajan el voltaje a 0,415 kV para los usuarios finales. Dos niveles de voltaje, dos niveles de transformadores, un sistema de transformador industrial coordinado. La unidad principal absorbe las fluctuaciones y estabiliza la red; las unidades más pequeñas entregan cerca de la carga. Práctico, escalable, predecible.

El grupo vectorial Dyn11 proporciona una salida estable tri-de cuatro-cables, gestiona los armónicos y es muy-adecuado para cargas mixtas industriales y comerciales. Los devanados de cobre mejoran la conductividad, el rendimiento térmico y la resistencia mecánica. El calor se maneja mejor, la resistencia es menor y la vida útil es más larga.

La impedancia del 5 % limita las corrientes de cortocircuito-, protege los dispositivos posteriores y admite el funcionamiento en paralelo. Equilibrado, no-diseñado en exceso ni insuficientemente-especificado.

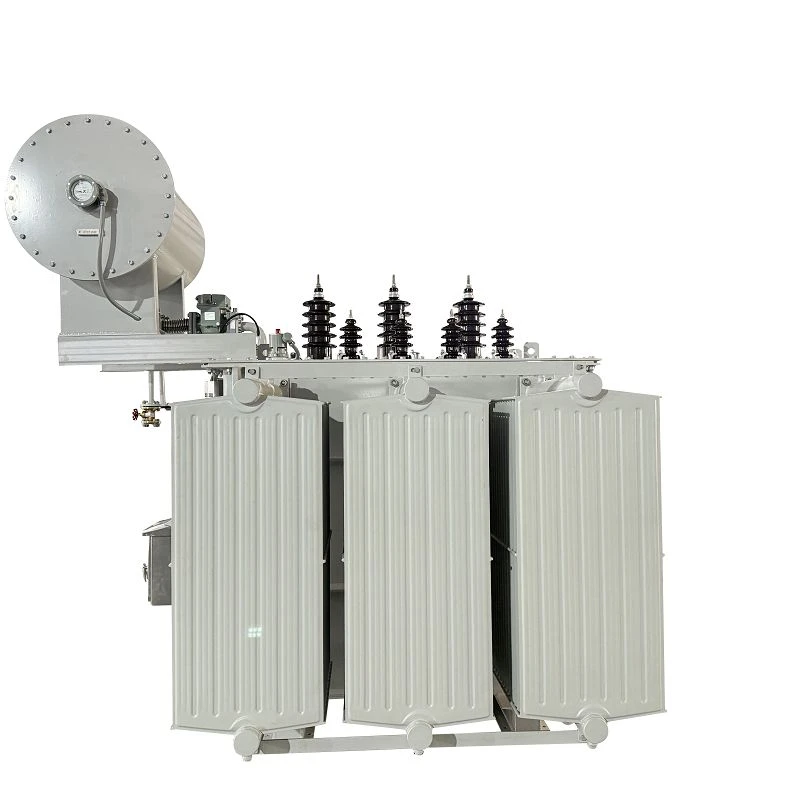

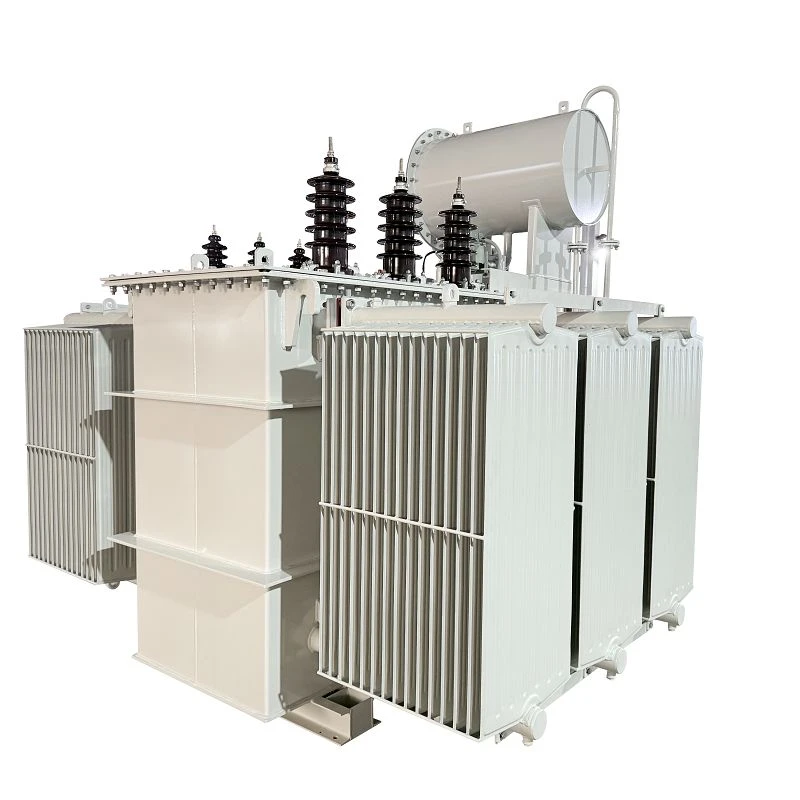

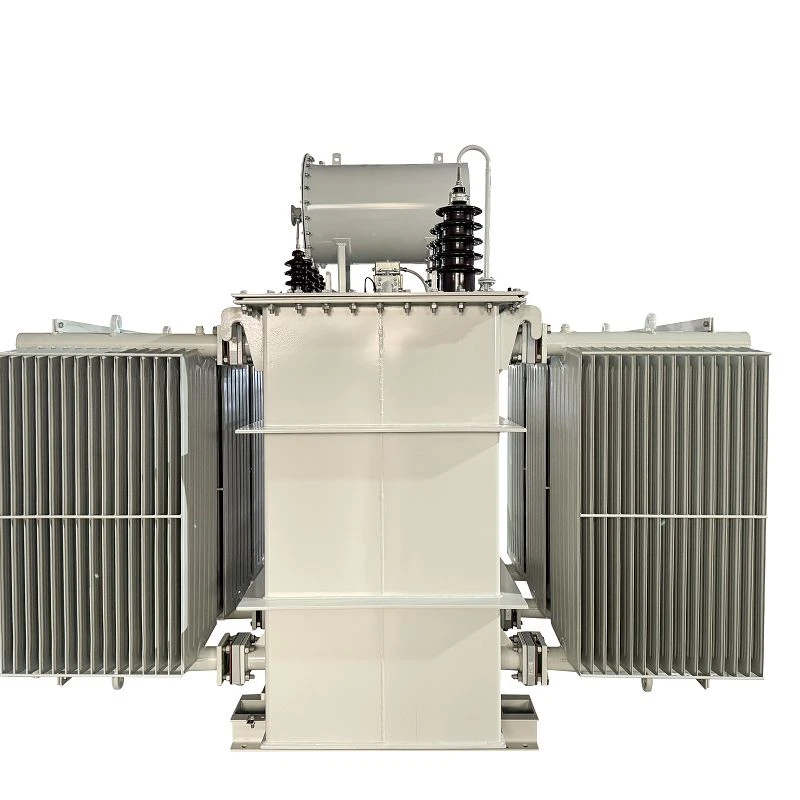

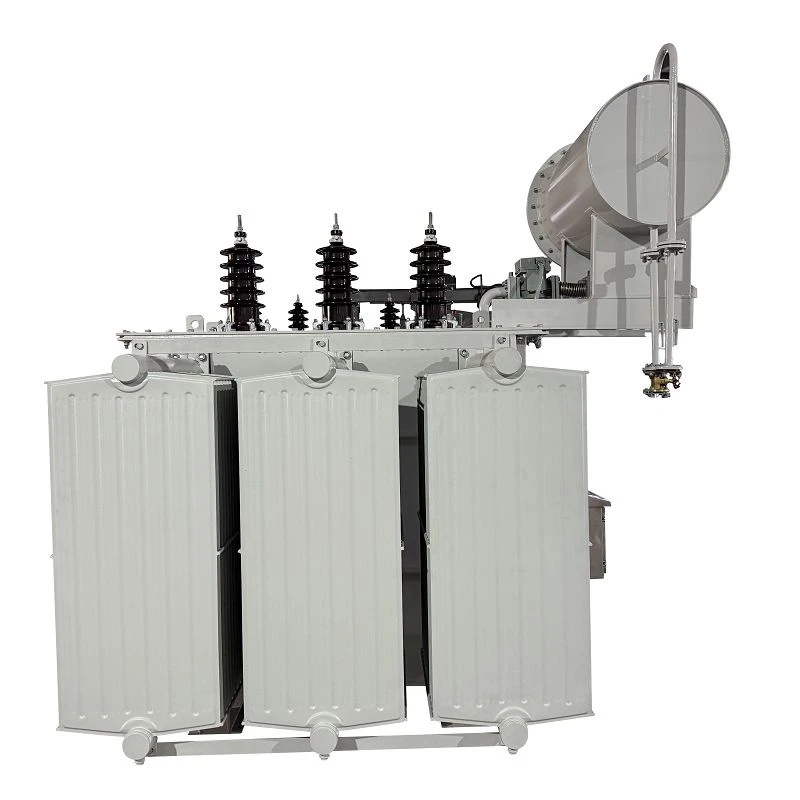

El diseño de la parte superior del tanque incluye 3 casquillos HV, 3 casquillos LV más neutral, conservador de aceite, respiradero, relé Buchholz, válvula de alivio de presión, OTI, indicador de nivel de aceite y radiadores tipo placa-. Todo posicionado lógicamente para el acceso de mantenimiento en este transformador de potencia industrial.

1.2 Especificaciones técnicas

Especificaciones y hoja de datos del transformador de potencia de 3,5 MVA.

1.3 Dibujos

Dibujo y placa de identificación del transformador de potencia de 3,5 MVA

02 Análisis de desempeño y eficiencia

2.1 Eficiencia y rendimiento de carga

A pesar de su tamaño, esta unidad transformadora de potencia industrial es altamente eficiente:

Carga	Eficiencia	Regulación de voltaje
Carga completa	98.97%	1.12%
Media carga	99.33%	0.51%
Eficacia máxima	99.39%	0.32%

La máxima eficiencia se produce con un factor de carga de 0,326. Detalle interesante-típico de los transformadores principales industriales. No está diseñado para funcionar a plena carga las 24 horas del día, los 7 días de la semana. En cambio, optimizado para patrones operativos reales y fluctuantes. Ahorra energía. Reduce el calor. Mantiene la regulación estricta.

¿Pérdidas? Controlado, como se esperaba: sin-carga 3,5 kW, carga 33 kW, total 36,5 kW. Cumple con IEC-. No es una unidad sofisticada de "pérdidas ultra-bajas"-pero sí práctica, económica y eficiente para infraestructura real. Diseño equilibrado; consciente de la energía-pero aún así rentable-.

2.2 Optimización y Balance Energético

Las pérdidas diseñadas se controlan de la siguiente manera:

• Sin-pérdida de carga: 3,5 kW
• Pérdida de carga (75 grados): 33 kW
• Pérdida total: 36,5 kW
• Tolerancia total a la pérdida: < +10%
Para un transformador de potencia industrial de 3500 kVA, esto representa un diseño equilibrado que cumple con IEC-. La pérdida sin carga sigue siendo moderada para un transformador de este tamaño, lo que ayuda a reducir el desperdicio de energía durante los períodos de menor-demanda. Las pérdidas de carga están alineadas con el rendimiento del devanado de cobre y el diseño térmico, lo que garantiza la estabilidad operativa bajo carga sostenida.

No es una unidad premium ultra{0}}especializada-de bajas pérdidas-sino una solución práctica y bien-diseñada y optimizada para proyectos de infraestructura donde la confiabilidad del ciclo de vida y el control de costos son igualmente importantes.

2.3 Rendimiento térmico y aumento de temperatura

La estabilidad térmica es fundamental para los transformadores de subestaciones de media-tensión. Esta unidad mantiene niveles controlados de aumento de temperatura:

• Aumento de temperatura superior del aceite: 60 K
• Aumento de temperatura promedio del devanado: 65 K
• Aumento de temperatura en el punto caliente-sinuoso: 78 K
Combinado con refrigeración ONAN y radiadores de placa-, el sistema garantiza una disipación de calor adecuada en funcionamiento continuo. El comportamiento térmico estable respalda directamente la longevidad del aislamiento y la vida útil general del transformador.

2.4 Nivel de aislamiento y confiabilidad eléctrica

El sistema de aislamiento está diseñado para funcionamiento en red de 33kV:

Estos valores confirman el cumplimiento de las normas IEC para aplicaciones industriales de media-tensión. El diseño de aislamiento admite un funcionamiento confiable en entornos de red exterior estándar y proporciona suficiente margen para rayos y sobretensiones de conmutación.

Con componentes de protección integrados-incluidos el relé Buchholz y la válvula de alivio de presión-el transformador mantiene una alta seguridad operativa en condiciones anormales.









03 Embalaje y transporte

Dimensión de transporte 2300*1200*2200 mm
Peso de transporte 6 t (método de transporte con aceite)

04 Sitio y resumen

La unidad transformadora de potencia industrial de 3500 kVA es la columna vertebral de la subestación y soporta transformadores de 750 kVA aguas abajo. Eficiente, térmicamente estable, aislado IEC-y flexible para diferentes patrones de carga, este sistema de transformador industrial garantiza un suministro confiable de voltaje medio-. Práctico, diseñado para las condiciones del mundo-real, respalda el crecimiento industrial en Papúa Nueva Guinea.
