Transformadores de potencia personalizados de 3000 kVA-33/11 kV|Sudáfrica 2025
Capacidad: 3MVA
Voltaje: 33/11kV
Característica: Rango de roscado ±6*1.8%

Transformadores de potencia personalizados de 3MVA: soluciones confiables con certificación IEC-para una distribución urbana estable y un control de voltaje superior
01 generales
1.1 Descripción del proyecto
El transformador reductor de distribución 3MVA-33/11kV pertenece al nivel de voltaje del sistema de distribución de media tensión, utilizado para la red de distribución urbana: distribución de energía desde la subestación regional a los usuarios. Pedido por clientes en Zimbabwe, Sudáfrica en 2025. Producido y probado de acuerdo con el estándar IEC 60076-1:2011. Desde la inspección de la materia prima hasta las pruebas finales, utilizamos sistemas de monitoreo avanzados y estrictos procedimientos de control de calidad para garantizar que cada transformador cumpla con los estándares internacionales.
Está equipado con OLTC + Rango de derivación ±6*1.8%+ conservador de aceite de regulación de voltaje independiente, que puede hacer frente a las fluctuaciones del voltaje de la red y garantizar una salida de suministro de energía estable. Equipado con relé de gas, válvula de alivio de presión, monitoreo de temperatura/nivel de aceite, con un mecanismo de protección integral. El grupo vectorial es Dyn11 y utiliza devanados de cobre, con buena conductividad, bajas pérdidas y alta eficiencia.
1.2 Especificaciones técnicas
Especificaciones y hoja de datos del transformador de potencia 3MVA
|
Entregado a
Sudáfrica
|
|
Año
2025
|
|
Tipo
Transformador sumergido en aceite
|
|
Estándar
CEI 60076-1:2011
|
|
Potencia nominal
3MVA
|
|
Frecuencia
50HZ
|
|
Fase
3
|
|
Tipo de enfriamiento
ONÁN
|
|
Voltaje primario
33 kilovoltios
|
|
voltaje secundario
11 kilovoltios
|
|
Material de bobinado
Cobre
|
|
desplazamiento angular
Dyn11
|
|
Impedancia
4%
|
|
Cambiador de toques
OLTC
|
|
Rango de golpeteo
±6*1.8%
|
|
Sin pérdida de carga
3,1 kilovatios
|
|
En pérdida de carga
27,6 kilovatios
|
|
Accesorios
Configuración estándar
|
1.3 Dibujos
Dimensiones del transformador de potencia de 3MVA y detalles de peso.
![]() |
![]() |
02 Fabricación
2.1 Núcleo
El núcleo del transformador ahora está laminado. La laminación reduce las pérdidas por corrientes parásitas que se producen cuando los campos magnéticos inducen corrientes circulantes en el material del núcleo. Al utilizar láminas delgadas de material, cada capa es más resistente a las corrientes parásitas, lo que reduce las pérdidas de energía y mejora la eficiencia general del transformador. La laminación también reduce las pérdidas por histéresis del núcleo, que ocurren cuando el material magnético del núcleo se magnetiza y desmagnetiza repetidamente.

2.2 Devanado

Este devanado de transformador adopta una estructura de devanado cilíndrico con conductores planos de cobre, lo que garantiza un excelente rendimiento eléctrico y resistencia mecánica. Los devanados de alto-voltaje y de bajo-voltaje están dispuestos concéntricamente, con papel aislante envuelto entre las capas. Diseñado con grupo vectorial Dyn11, es uno de los diseños más comunes para transformadores trifásicos de pequeña y mediana capacidad-. Proporciona un desplazamiento de fase confiable y es adecuado para diversas aplicaciones de distribución y subestaciones.
Este transformador tiene dos conservadores de aceite, uno es el conservador del tanque de aceite y el otro es el conservador de aceite del cambiador de tomas en carga. El aceite OLTC se contamina fácilmente con la formación de arcos y debe circular y filtrarse de forma independiente para evitar los efectos de la temperatura, la oxidación y la humedad, extendiendo así la vida útil del OLTC y garantizando el funcionamiento seguro del transformador.

2.4 Asamblea Final

1. Se han ensamblado el núcleo y el devanado. En la imagen, el trabajador está a punto de soldar el cable e instalar el cambiador de tomas.
2. La parte activa se está elevando al tanque.
3. Instale otras piezas: indicador de temperatura del aceite, válvula de alivio de presión, indicador de nivel de aceite, relé de gas, respiradero, terminal de tierra, caja de clasificación, radiadores.
4. Vierta aceite aislante en el tanque del transformador para llenar el espacio interno del transformador y garantizar que el nivel de aceite cumpla con los requisitos.
03 Pruebas
Pruebas de rutina y estándar de pruebas
IEC 60076-1-2011, Transformadores de potencia - Parte 1: Generalidades
IEC 60076-3-2013, Transformadores de potencia-Parte 3: Niveles de aislamiento, pruebas dieléctricas y espacios libres externos en el aire
IEC 60076-7-2018, Transformadores de potencia- Parte 7 Guía de carga para transformadores de potencia sumergidos en aceite mineral
1. Medición de gases disueltos en líquido dieléctrico de cada compartimento de aceite separado, excepto el compartimento del interruptor desviador.
2. Medición de la relación de voltaje y verificación del desplazamiento de fase
3. Medición de la resistencia del devanado
4. Medición de la resistencia de aislamiento de CC entre cada devanado a tierra y entre devanados
5. Prueba de voltaje aplicado
6. Medición de pérdida de carga y corriente sin-
7. Prueba de voltaje inducido
8. Medición de la impedancia de cortocircuito-y la pérdida de carga
9. Pruebas de fugas con presión para transformadores sumergidos en líquido-
04 Embalaje y envío
4.1 Embalaje
1. Después de que el transformador haya completado la prueba de fábrica, se drenará el aceite (o se retendrá una pequeña cantidad de aceite), se secará completamente el interior y luego se llenará con aire seco o nitrógeno y se mantendrá una ligera presión positiva.
2. Monitoreo y mantenimiento de la presión: Instale un manómetro y una válvula de alivio de presión para evitar la sobrepresión.
3. Retire los radiadores, el conservador de aceite, el relé de gas, el tubo de conexión de aceite y otros accesorios. Embalado por separado del cuerpo del transformador.
4. Sellado de bridas: Todas las interfaces de bridas están selladas secundariamente y apretadas con pernos para evitar fallas de sellado debido a la vibración del transporte.
5. Agregue protectores de esquinas alrededor del transformador y luego envuelva toda la unidad con una película protectora.
Material de protección de esquinas: protectores de esquinas de espuma, plástico o cartón (protectores de esquinas especiales hechos de cartón prensado).
6. Finalmente, empaquete la unidad en una caja de madera con estructura de acero. Los dispositivos de monitoreo de impactos se montarán en la caja de madera si así lo requiere el cliente.
7. Las cajas de madera deben estar marcadas con símbolos de manejo de montacargas e indicadores del centro de gravedad.
8. Cubre la parte superior de la caja de madera con una lona-a prueba de humedad.

4.2 Envío

Antes de cargarlo, mida el tamaño y el peso del transformador y planifique una ruta que evite restricciones de altura, ancho y peso. Utilice camiones de plataforma baja-o especializados con capacidad adecuada.
Alinee el centro de gravedad del transformador con el vehículo. Utilice canales de acero y métodos de sujeción adecuados para asegurar la base al camión, si está permitido. Asegure el transformador con eslingas o cadenas a través de los orificios de transporte designados, evitando componentes frágiles como radiadores y casquillos. Bloquee los componentes internos y selle todas las puertas.
Mantenga una velocidad inferior o igual a 60 km/h y una inclinación inferior o igual a 15 grados durante el transporte. Evite movimientos bruscos y vibraciones fuertes. Asigne escoltas para comprobar las ataduras y detener el transporte en condiciones climáticas adversas.
Al levantar, mantenga los ángulos de la cuerda inferiores o iguales a 60 grados. Utilice barras separadoras si es necesario. Levante siempre en posición vertical y, para unidades sin orejetas superiores, utilice barras de elevación inferiores.
05 Sitio y resumen
El transformador reductor de distribución 3MVA-33/11kV se puede utilizar para la distribución de energía urbana y energía renovable, como conectar voltaje medio a la red y reducir el voltaje en sitios de energía eólica o solar. También se puede adaptar a centrales eléctricas móviles montadas sobre patines- y montadas en contenedores como centrales eléctricas temporales para uso de emergencia.
Además del transformador reductor de distribución, fabricamos una gama completa de transformadores, incluidos transformadores montados en plataforma, montados en poste, de tipo seco, de potencia, de horno y de aplicaciones especiales, que satisfacen diversas necesidades industriales.

Etiqueta: transformadores de potencia personalizados,fabricante,proveedor,precio,costo
You Might Also Like
Transformador montado en pedestal de 750 kVA - 13,2/...
Transformador de 3150 kVA en sistema de energía-0,4/...
Transformador Elevador de Potencia de 15 MVA-4.16/69...
Transformador de Potencia Pequeño 8 MVA-33/33 kV|Zim...
Transformador de Potencia Trifásico 6 MVA-33/6,6 kV|...

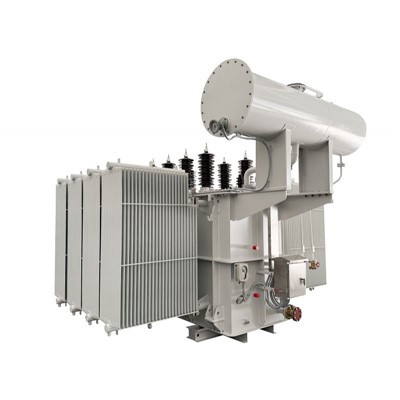

Transformador de Potencia Principal 10 kVA-33/33 kV|...
