Poste de luz transformador de 25 kVA-13,8/0,24 kV|Guayana 2025
Capacidad: 25kVA
Voltaje: 13,8kV-240/120V
01 generales
1.1 Antecedentes del proyecto
En 2025, nuestro cliente-a largo plazo en Guyana realizó otro pedido al por mayor, incluidas 50 unidades de transformadores monofásicos-montados en poste-de 25 kVA, junto con modelos de 50 kVA y 100 kVA. Esta compra repetida refleja su confianza continua en la calidad y el rendimiento de nuestros productos. Con una demanda creciente de electrificación rural, mejoras residenciales y suministro de energía descentralizado, estos transformadores de 25 kVA son particularmente adecuados para áreas de carga baja-donde la estabilidad, la confiabilidad y la eficiencia son fundamentales.
Estos transformadores cumplen con los estándares IEEE y ANSI C57.12.00, con un voltaje primario de 13,8 kV y una salida secundaria dual de 120/240 V, construidos con devanados de cobre, 2 % de impedancia y un cambiador de tomas sin carga de ±2×2,5 %. Con un método de enfriamiento de ONAN, ofrecen un funcionamiento confiable a 60 Hz, sin pérdida de carga de 98 W y pérdida de carga de 289 W, lo que los convierte en una solución energéticamente eficiente para sistemas de distribución aérea en regiones remotas. También pueden funcionar como transformadores de postes de luz en sistemas de alumbrado público, estacionamientos o redes de distribución a nivel de calles-, donde el tamaño compacto y el rendimiento confiable son esenciales.
Con décadas de experiencia en la fabricación de transformadores, nos especializamos en el diseño y la producción de transformadores monofásicos-montados en postes- y ofrecemos soluciones altamente personalizadas para satisfacer diversas necesidades de aplicaciones. Nuestros productos se utilizan ampliamente en América del Norte y del Sur, y están respaldados por un estricto cumplimiento de los estándares internacionales, un sólido control de calidad y un servicio receptivo.
1.2 Especificaciones técnicas
Especificaciones y hoja de datos del transformador monofásico montado en poste de 25 kVA
|
Entregado a
Guayana
|
|
Año
2025
|
|
Tipo
Transformador monofásico montado en poste
|
|
Estándar
IEEE y ANSI C57.12.00
|
|
Potencia nominal
25kVA
|
|
Frecuencia
60 Hz
|
|
Polaridad
sustractiva
|
|
grupo de vectores
Ii0
|
|
Voltaje primario
13800 V
|
|
voltaje secundario
120/240 V
|
|
Material de bobinado
COBRE
|
|
Impedancia
2%
|
|
Método de enfriamiento
ONÁN
|
|
Cambiador de toques
NLTC
|
|
Rango de golpeteo
±2X2,5%(rango total=10%)
|
|
Sin pérdida de carga
98 W
|
|
En pérdida de carga
289 W
|
|
Accesorios
Configuración estándar
|
1.3 Dibujos
Dimensiones y detalles de peso del transformador monofásico montado en poste de 25 kVA
02 Fabricación
2.1 Núcleo
Para mejorar la eficiencia energética y la confiabilidad operativa, esta serie adopta núcleos enrollados que ahorran energía y son conocidos por su baja pérdida, bajo nivel de ruido y durabilidad. La superficie del núcleo está recubierta para brindar protección anti-humedad y anti-corrosión, lo que garantiza un rendimiento estable en entornos exteriores.
2.2 Devanado
Con dos casquillos de alta tensión y tres casquillos de baja tensión, este transformador utiliza una lámina de cobre para el devanado de alto-voltaje y un cable conductor de cobre para el lado de bajo-voltaje. Todas las bobinas se someten a un tratamiento de aislamiento y secado al vacío para garantizar rigidez dieléctrica y un rendimiento estable en condiciones exteriores húmedas.
2.3 Tanque
El tanque está construido con acero dulce de alta-calidad y recubierto con pintura epoxi para una resistencia superior a la corrosión. Presenta un diseño sellado que pasa las pruebas de hermeticidad, lo que garantiza un sellado excelente para evitar fugas de aceite y la entrada de humedad. Con unas medidas de 885 mm de alto, 660 mm de ancho y 580 mm de largo, admite refrigeración ONAN para mantener el funcionamiento estable del transformador y una disipación de calor eficiente.

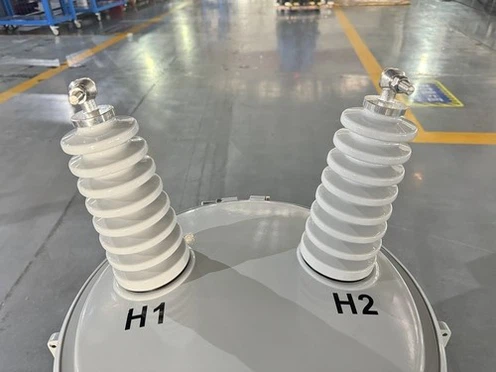

Durante el montaje, los casquillos de alto-voltaje se montan en la parte superior y utilizan tipos de cáncamos de 18 kV con una tensión soportada de impulso de rayo de 125 kV, lo que proporciona una distancia de fuga y un aislamiento eléctrico excelentes. Los casquillos-de bajo-voltaje están montados-en el lateral y tienen una capacidad nominal de 250 A. También se instala una válvula de alivio de presión, con un rango de liberación de 0,03 ± 0,01 MPa, lo que garantiza un funcionamiento seguro en condiciones de alta temperatura o presión interna anormal.
03 Pruebas
Prueba de rutina
1. Medidas de resistencia
2. Pruebas de proporciones
3. Prueba de polaridad
4. Sin pérdidas de carga y sin corriente de carga
5. Pérdidas de carga y voltaje de impedancia
6. Prueba de voltaje aplicado
7. Prueba de resistencia al voltaje inducido
8. Medición de la resistencia del aislamiento
9. Prueba dieléctrica del aceite
10. Pruebas de fugas con presión para transformadores sumergidos en líquido
Estándar de prueba
•IEEE C57.12.20-2017
Estándar IEEE para transformadores de distribución aéreos-de 500 kVA y menores; alto voltaje, 34500 V y menos; Bajo voltaje, 7970/13 800YV y menos
•IEEE C57.12.90-2021
Código de prueba estándar IEEE para transformadores de distribución, potencia y regulación sumergidos en líquido-
• CSA C802.1-13 (R2022)
Valores mínimos de eficiencia para transformadores de distribución llenos de líquido-
Resultados de la prueba del transformador unipolar del lote de 50 unidades
|
No. |
Artículo de prueba |
Unidad |
Valores de aceptación |
Valores medidos |
Conclusión |
|
1 |
Mediciones de resistencia |
/ |
/ |
/ |
Aprobar |
|
2 |
Pruebas de relación |
/ |
La desviación de la relación de voltaje en la toma principal: menor o igual al 0,5% Símbolo de conexión: Ii0 |
-0.07 |
Aprobar |
|
3 |
Pruebas de polaridad |
/ |
sustractiva |
sustractiva |
Aprobar |
|
4 |
Sin-pérdidas de carga ni corriente de excitación |
% kilovatios |
I0 :: proporcionar valor medido P0: proporcionar valor medido la tolerancia sin pérdida de carga es +10% |
0.77 0.083 |
Aprobar |
|
5 |
Pérdidas de carga, voltaje de impedancia, pérdidas totales y eficiencia. |
/ kilovatios kilovatios |
T: 85 grados Z%: valor medido Pk: valor medido Pt: valor medido la tolerancia de impedancia es ±10% la tolerancia para la pérdida total de carga es +6% |
2.41 0.293 0.376 98.82 |
Aprobar |
|
6 |
Prueba de voltaje aplicado |
/ |
Alto voltaje: 34KV 60s BT: 10kV 60s |
No se produce ningún colapso del voltaje de prueba. |
Aprobar |
|
7 |
Prueba de resistencia al voltaje inducido |
/ |
Tensión aplicada (KV): 2 Ur Duración(es): 48 Frecuencia (HZ): 150 |
No se produce ningún colapso del voltaje de prueba. |
Aprobar |
|
8 |
Medición de resistencia de aislamiento |
GΩ |
AT-BT a tierra BT-AT a tierra Alta tensión y baja tensión a tierra |
30.9 10.8 10.9 |
Aprobar |
|
9 |
Prueba de fuga |
/ |
Presión aplicada: 20kPA Duración:12h |
Sin fugas ni daños |
Aprobar |
|
10 |
Prueba dieléctrica de aceite |
kV |
Mayor o igual a 45 |
54.18 |
Aprobar |
04 Embalaje y envío
4.1 Embalaje
4.2 Envío
05 Sitio y resumen
Este transformador monofásico-montado en poste-de 25 kVA es parte de un pedido repetido de un cliente-a largo plazo en Guyana, lo que destaca el rendimiento constante de nuestro producto y la confianza del mercado. Diseñado específicamente para la distribución de energía rural y descentralizada, es ideal para regiones que requieren soluciones estables, eficientes y compactas para aplicaciones de carga baja-como suministro residencial, zonas agrícolas, transformadores de postes de luz y comunidades fuera de la red-.
Construido para cumplir con los estándares internacionales, el transformador está diseñado para ambientes exteriores hostiles, con aislamiento mejorado, construcción resistente a la corrosión-y refrigeración confiable. Su diseño de tanque sellado y sus componentes de calidad-probada garantizan seguridad y durabilidad en condiciones desafiantes como alta humedad y variación de temperatura.
Con el creciente desarrollo de infraestructura en América Latina y la creciente demanda de suministro de energía localizado, este transformador representa una opción práctica y energéticamente eficiente-para ampliar y mejorar las redes de distribución en áreas remotas o desatendidas.
