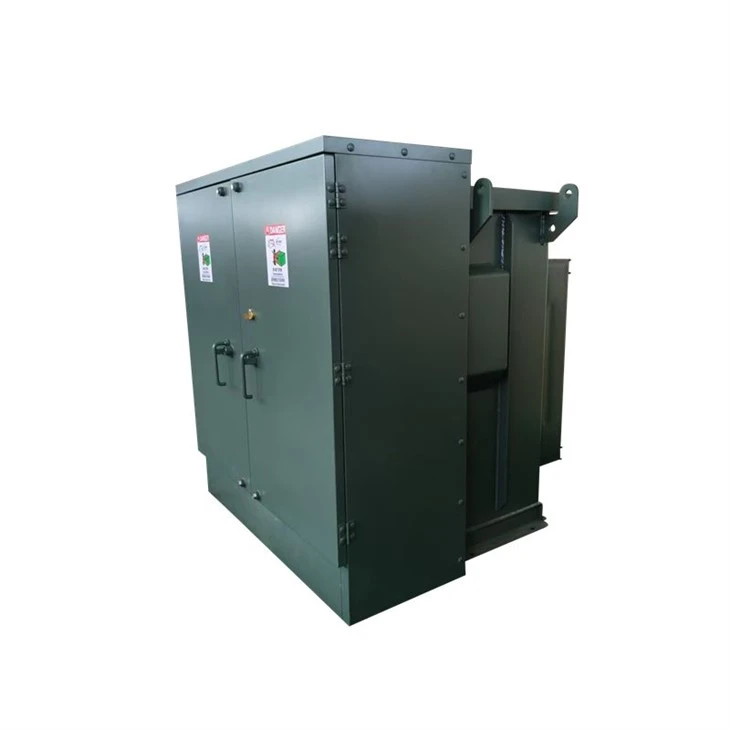

Transformador de Distribución Trifásico 500 kVA-4,16/0,6 kV|Canadá 2025

Este transformador montado en plataforma-que cumple con CSA-incorpora un núcleo de acero al silicio enrollado de alta-eficiencia, diseñado para cumplir con estrictos estándares de rendimiento y eficiencia energética. La construcción del núcleo enrollado garantiza una alineación óptima del flujo magnético, lo que reduce significativamente las pérdidas sin-carga en un 15-25 % en comparación con los núcleos laminados tradicionales, al tiempo que mejora la resistencia armónica-crítica para las redes modernas con alta penetración de energía renovable. Certificado CSA por su seguridad y confiabilidad.

Este transformador de bobinado utiliza tecnología avanzada de bobinado, que combina un bobinado de lámina de bajo-voltaje (lámina de aluminio) y un bobinado de capa de alto-voltaje (alambre de cobre) para una alta eficiencia y confiabilidad. El lado de bajo-voltaje emplea un bobinado de lámina en espiral multi-capa, que ofrece una estructura compacta, una disipación de calor superior y una fuerte resistencia a cortocircuitos-. El lado de alto-voltaje presenta un bobinado de alambre de cobre en capas, lo que garantiza una excelente conductividad y resistencia mecánica. Con un diseño coaxial que optimiza la densidad de potencia y el aumento de temperatura.

El tanque de este transformador está construido con acero dulce, lo que ofrece una resistencia mecánica robusta y una durabilidad a largo plazo-. El tanque está soldado y tratado con revestimientos anticorrosión (por ejemplo, pintura o galvanización) para resistir las duras condiciones exteriores. Su diseño sellado pero térmicamente eficiente incluye nervaduras de refuerzo para mejorar la resistencia a la presión, evitando la deformación por expansión del aceite o fuerzas de cortocircuito-. Las características estándar, como puertos de llenado de aceite, indicadores de nivel y dispositivos de alivio de presión, garantizan un mantenimiento fácil y seguro. La rentabilidad-y la confiabilidad del acero dulce lo convierten en el material preferido para transformadores de distribución medianos-y-grandes.

Las disposiciones de anclaje sísmico para transformadores montados en plataforma-se refieren a los sistemas de anclaje diseñados y las especificaciones de instalación diseñadas para asegurar la unidad a su base de concreto durante eventos sísmicos. Cuenta con orificios de anclaje pre-perforados previamente-de alta resistencia en la base y el uso de soportes sísmicos y pernos de anclaje certificados. Su función principal es evitar que el transformador se mueva, vuelque o se deslice, asegurando así la integridad estructural, manteniendo las conexiones eléctricas y previniendo peligros secundarios (como incendios o derrames de petróleo) cuando se somete a fuerzas de aceleración del suelo específicas. Este es un requisito de seguridad crítico para los transformadores instalados en regiones propensas a terremotos-.

Según los términos CIF, el vendedor cubre el costo, el seguro marítimo y el flete hasta el puerto de destino (normalmente Vancouver) de los transformadores montados sobre plataforma enviados a Winnipeg, Canadá, y el riesgo se transfiere al comprador en el puerto de carga. Los transformadores deben empacarse en cajas/marcos de acero a prueba de humedad-con marcas de elevación y etiquetas antivuelco-, acompañados de facturas comerciales, B/L y certificación CSA. Después del transporte marítimo a Vancouver, el comprador se encarga del despacho de aduanas y del tránsito interior por ferrocarril (5 a 7 días) o camión hasta Winnipeg, teniendo en cuenta posibles retrasos invernales. El vendedor asegura el 110% del valor de la carga, mientras que el comprador paga los derechos y gastos de transporte interior.
