Descripción general del flujo de procesos de fabricación de transformadores
Jun 04, 2025
Dejar un mensaje
introducción
Como componente crítico en los sistemas de energía, los transformadores se usan ampliamente para la transmisión y distribución de energía eléctrica. Su rendimiento y calidad afectan directamente la estabilidad y la seguridad de toda la red eléctrica. Para garantizar un funcionamiento eficiente y una confiabilidad a largo plazo, el proceso de fabricación de los transformadores debe seguir estrictamente los procedimientos estandarizados. Este artículo proporciona una breve descripción del proceso de fabricación de transformadores, centrándose en cinco etapas clave: núcleo, devanado, tanque, ensamblaje y pruebas. Desde la preparación del material hasta el producto final, describe el viaje completo de un transformador de principio a fin.
I. Procesamiento del núcleo: construcción de la ruta principal de flujo magnético
1. Definición
A núcleo de transformadores un componente crucial hecho de materiales ferromagnéticos con alta permeabilidad magnética (como láminas de acero de silicio), que están laminados o heridos para formar un circuito magnético. El núcleo proporciona una ruta de baja retrelación para el flujo magnético y facilita el acoplamiento electromagnético eficiente entre los devanados primarios y secundarios.
2. Función
Proporciona un camino de flujo magnético: El núcleo ofrece un circuito cerrado con baja resistencia magnética para que pase el flujo magnético, mejorando el acoplamiento magnético entre las bobinas.
Mejora la inducción electromagnética: Al concentrar el campo magnético dentro del núcleo, la eficiencia de la inducción electromagnética en el transformador mejora significativamente.
Reduce las pérdidas de energía:
Los materiales de alta permeabilidad reducen la reticencia magnética.
Las estructuras laminadas reducen las pérdidas de corrienteult.
El diseño del núcleo adecuado minimiza la pérdida de histéresis.
Soporte estructural: En ciertos diseños, el núcleo también juega un papel mecánico al apoyar los devanados del transformador.
3. Tipos
Los núcleos de transformadores se pueden clasificar en función de suforma estructuralymaterial:
(1) Por forma estructural:
Tipo de núcleo
Los devanados se colocan alrededor de una o dos extremidades verticales del núcleo, y el flujo magnético completa el camino a través del yugo horizontal. Comúnmente utilizado en transformadores de potencia.
Tipo de concha
Los devanados están rodeados por el núcleo, y el flujo magnético fluye a través de múltiples caminos. Este tipo ofrece una alta capacidad y una fuerte resistencia al cortocircuito.
Núcleo toroidal
Un núcleo en forma de anillo cerrado donde el flujo magnético fluye en un bucle continuo. Tiene bajo flujo de fuga y alta eficiencia, a menudo utilizada en transformadores electrónicos.
(2) por forma de material:
1.llaminado núcleo
Hecho de láminas de acero de silicio apiladas, típicamente utilizadas en transformadores de potencia mediano a grande.
2. núcleo de teatro
Formado por las tiras de acero de silicio en bobinado en formas circulares u ovales, comúnmente utilizadas en transformadores más pequeños y dispositivos electrónicos.
3. núcleos de aleación nanocristalina y amorfa
Empleado en aplicaciones de alta frecuencia y alta eficiencia, como las alimentaciones del modo de conmutación.
✳ Para obtener información más detallada sobre el núcleo del transformador, consulte el contenido en el siguiente enlace.
https://www.scotech.com/info/the-ron-core-of-the-transformer-102154509.html
II. Producción de devanado: habilitando la transformación de voltaje
|
Devanado |
Devanado en capas |
tipo cilíndrico |
Tipo cilíndrico de una sola capa |
|
Tipo cilíndrico de doble capa |
|||
|
Tipo cilíndrico de múltiples capas |
|||
|
Tipo cilíndrico segmentado |
|||
|
Tipo de lámina |
Tipo de lámina general |
||
|
Tipo de lámina segmentado |
|||
|
bobinado |
Bobinado continuo |
Bobinado continuo general |
|
|
Bobinado semiconductor |
|||
|
Bobinado continuo protegido interno |
|||
|
Devanado |
Devanado estándar entrelazado |
||
|
Bobinado entrelazado escalonado |
|||
|
Bobinado de disco continuo entrelazado |
|||
|
Bobinado helicoidal |
Bobinado helicoidal único |
||
|
Sinquero semi-hélico |
|||
|
Devanado helicoidal doble |
|||
|
Devanado semi-hélico |
|||
|
Triple bobinado helicoidal |
|||
|
Bobinado helicoidal cuádruple |
|||
|
Bobinado entrelazado |
Arreglo helicoidal alternativo continuamente |
||
|
Bobinado de disco único o doble para transformadores de tipo concha |
|||
https://www.scotech.com/info/concentric-windings-in-transformers-102920392.html
Iii. Tanque: la carcasa protectora y de enfriamiento
1. Definición
El tanque del transformador es el recinto externo de un transformador. Su propósito principal escontienen el núcleo del transformador y los devanados junto con el aceite aislante, mientras también proporcionaProtección mecánica, aislamiento eléctrico y disipación de calor.
2. Funciones principales
Recinto sellado:
Encapsula el núcleo y los devanados, manteniendo la limpieza del aceite aislante y evitando la entrada de humedad y contaminantes.
Medio de aislamiento:
El tanque está lleno de aceite aislante, lo que mejora la resistencia dieléctrica entre los devanados y el núcleo.
Sistema de enfriamiento:
Equipado con radiadores o dispositivos de enfriamiento, el tanque ayuda a disipar el calor generado por los componentes internos a través de la circulación de aceite.
Soporte mecánico:
Apoya el ensamblaje interno, asegurando la integridad estructural y la seguridad durante el transporte y la operación.
3. Tipos estructurales de tanques de transformadores
Tanque de alineación del radiador
Equipado con aletas o radiadores soldados en la pared del tanque para enfriamiento de convección de aire natural.
Comúnmente utilizado en transformadores de distribución.
Tanque de pared corrugado
Utiliza paneles corrugados que pueden flexionarse con cambios en el volumen de aceite debido a las variaciones de temperatura.
Diseño compacto, excelente sellado, ideal para transformadores pequeños a medianos.
Tanque de enfriamiento de circulación de aceite forzado
Incluye bombas de aceite externas y enfriadores para el flujo de aceite activo y un mejor rendimiento de enfriamiento.
Utilizado en transformadores de potencia grandes o de alto voltaje.
Tanque de tipo de caja o tambor
Estructura rectangular o cilíndrica simple, robusta y fácil de fabricar y transportar.
✳ Para obtener información más detallada sobre el tanque de combustible, consulte el contenido en el siguiente enlace.
https://www.scotech.com/info/in-depth-analysis-of-theStructural-Design-and-102928710.html
Ⅳ.Sembly: juntar toda la máquina
Ensamblaje finales la etapa crítica donde todos los componentes principales del transformador se integran en una unidad operativa completa. El procedimiento estándar incluye:

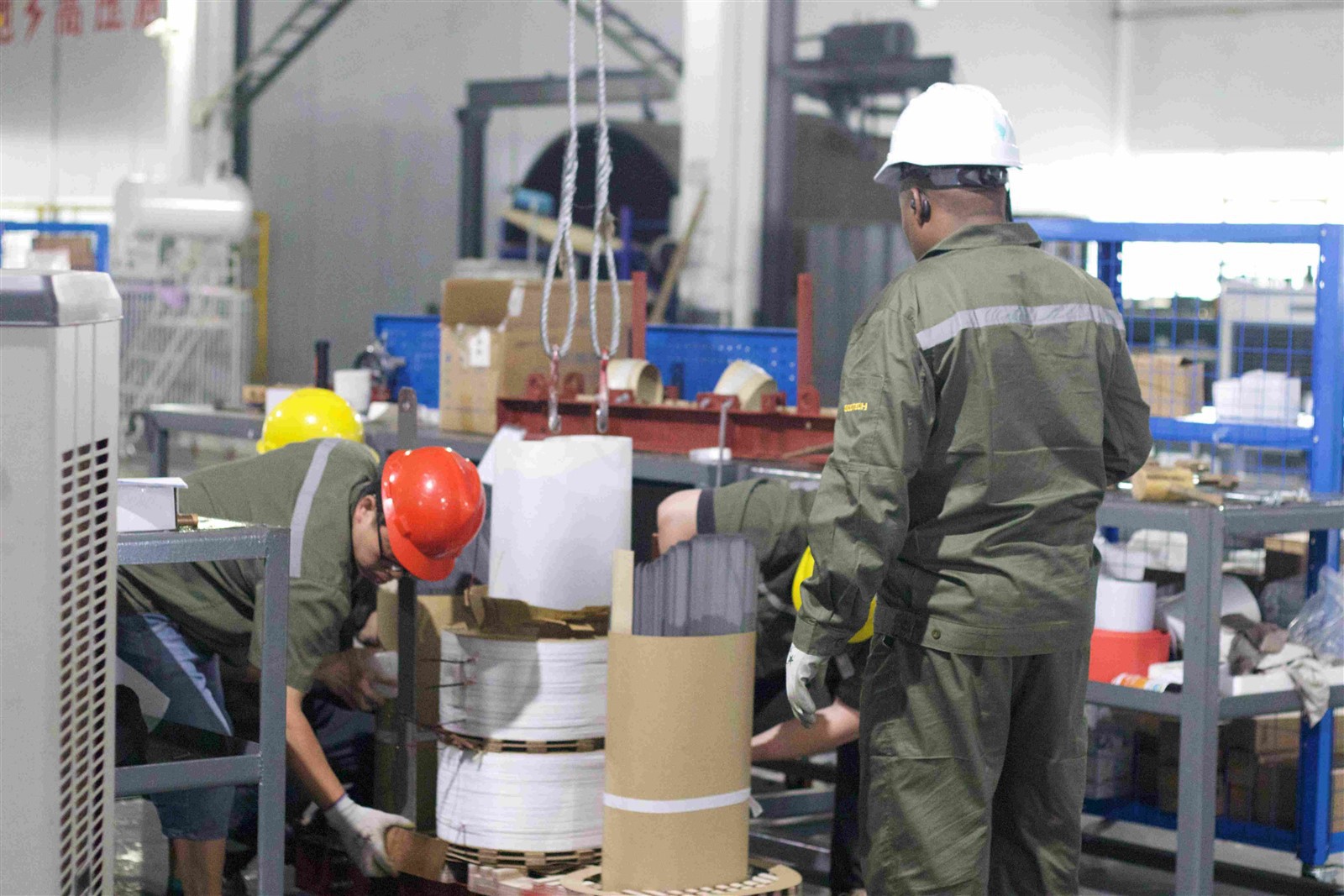

Montaje de bobinados sobre las extremidades del núcleo
Los devanados pre-fabricados se instalan cuidadosamente en las extremidades designadas del núcleo del transformador, asegurando la alineación, la estabilidad mecánica y las autorizaciones adecuadas de aislamiento.
Insertar y sujetar las laminaciones del yugo superior
El yugo superior del núcleo del transformador se ensambla e inserta para cerrar el circuito magnético. Los dispositivos de sujeción se utilizan para asegurar la estructura del núcleo y mantener la opresión.
Conectando el cambiador de tap y los cables internos
Los cables de devanado están conectados al cambiador de tap (encendido o descarga), y otras conexiones eléctricas internas se realizan de acuerdo con los dibujos de diseño.

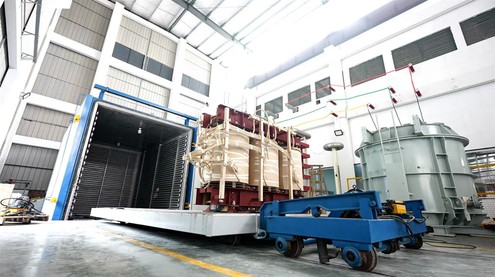

Secia la parte activa
Objetivo: Eliminar la humedad interna.
Método: Empuje la parte activa ensamblada en un horno de secado para vacío o secado en aire caliente.
Comprobaciones de claves:
Contenido de humedad dentro de los límites aceptables.
Sin deformación de aislamiento o contaminación.
Bajar la parte activa en el tanque
Después de secar, la parte activa se levanta y baja cuidadosamente en el tanque de transformador en condiciones limpias. Se coloca y se fija precisamente para evitar el estrés mecánico o la contaminación.
Montaje de componentes auxiliares
Se instalan todos los accesorios necesarios, incluido el monitor de temperatura, la válvula de alivio de presión, el medidor de nivel de aceite, el sistema de enfriamiento, los terminales de conexión a tierra y otros accesorios necesarios para una operación segura y eficiente.
Llenar con aceite aislante
Método: Inyectar aceite aislante deshidratado y filtrado después de instalar accesorios.
Comprobaciones de claves:
El aceite cumple con los estándares de pureza y resistencia dieléctrica.
No hay fugas después del relleno.
Ⅴ. Prueba de fábrica: verificación de estándares de rendimiento y seguridad
Para verificar que el transformador cumpla con los estándares de diseño, seguridad y rendimiento antes de la entrega y la puesta en marcha.
Pruebas de rutina
1. Medición del devanado directo resistencia
2. Medición de la relación de voltaje y verificación del desplazamiento de fase
3. Verifique la relación de voltaje y el grupo vectorial
4. Medición del voltaje de impedancia y pérdidas de carga
5. Medición de impedancia de cortocircuito
6. Medición de pérdida de carga sin carga y corriente sin carga
7. Pruebas de rutina dieléctrica
8. Ratio en todas las conexiones y posiciones de toque
9.Palentamiento angular
10. Prueba de voltaje aplicada
11. Prueba de soporte de voltaje inducido con medición de PD (IVPD)
12. Prueba de sello
13. Prueba de equilibrio magnético
Tipo de prueba
1. Pruebas de tipo dieléctrico
2. Prueba de altura de temperatura
3. Pruebas en Changers de tapón en carga
4. Prueba de impulso de rayos
5. Prueba de fuga de aceite
6. Prueba de cortocircuito dinámico
Pruebas especiales
1. Pruebas especiales dieléctricas
2. Determinación de capacitancias con los devanados a la tierra, y entre los devanados
3. Determinación de las características de transferencia de voltaje transitorio
4. Medición de impedancia (s) de secuencia cero (s)
5. Determinación de los niveles de sonido
6. Medición de los armónicos de la corriente sin carga
7. Medición de la potencia tomada por el ventilador y los motores de la bomba de aceite
8. Medición de la relación de resistencia y absorción de aislamiento
9. Medición de factores de disipación y capacitancia del buje
10. Medición del factor de disipación del cuerpo principal y la capacitancia
11. Medición del transformador actual
12. Prueba de operación de los cambiadores de tapas en carga
13. Prueba de voltaje de resistencia de CA terminal de línea (LTAC)
14. Medición de la respuesta de frecuencia
15. Aislamiento del cableado auxiliar (AuxW) 6/4/2025
* Cualquiera de la prueba especial se puede organizar con un requisito especial del cliente.
✳ Para obtener información más detallada sobre las pruebas de transformador, consulte el contenido en el siguiente enlace.
https://www.scotech.com/info/guide-to-tests-for-pad-munted-transformers-102956361.html
