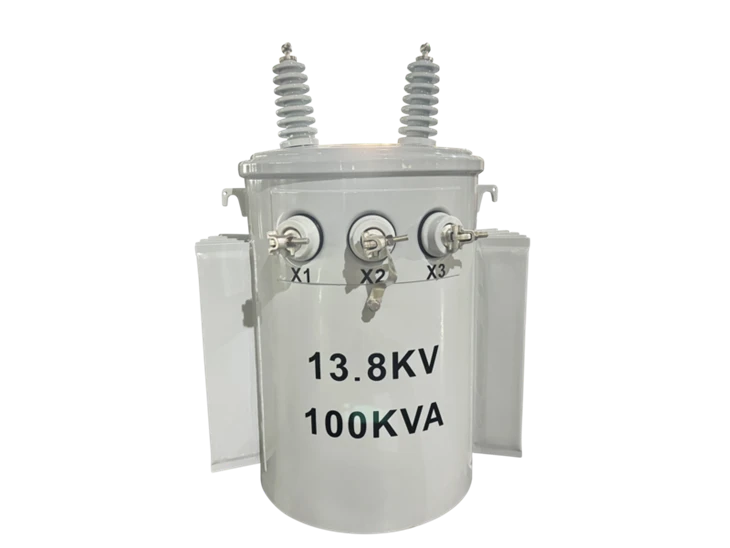

Transformador de 100 kVA montado en poste-13,8/0,24 kV|Guayana 2025

01 generales

1.1 Antecedentes del proyecto

Este transformador monofásico-montado en poste de 100 kVA, entregado a Guyana en 2025, está diseñado de conformidad con los estándares IEEE y ANSI C57.12.00. Con un voltaje primario de 13,800 V y un voltaje secundario de 120/240 V, es ideal para distribución residencial o comercial liviana en áreas rurales o suburbanas donde se requiere servicio monofásico. El enfriamiento ONAN, los devanados de cobre y la polaridad sustractiva garantizan una alta confiabilidad y durabilidad en ambientes exteriores. Su cambiador de tomas NLTC de ±2×2,5 % permite una regulación de voltaje menor, lo que lo hace adecuado para áreas con fluctuaciones de voltaje o transmisión de larga-distancia. El diseño compacto montado en poste de transformador es especialmente eficaz para una implementación rentable-en regiones con baja densidad de población.

1.2 Especificaciones técnicas

Especificaciones y hoja de datos del transformador monofásico montado en poste de 100 kVA

1.3 Dibujos

Dimensiones y detalles de peso del transformador monofásico montado en poste de 100 kVA

02 Fabricación

2.1 Núcleo

En la fabricación de transformadores, el núcleo desempeña un papel vital como vía principal para el flujo magnético, lo que afecta directamente el rendimiento y la eficiencia. En la imagen, varios núcleos laminados están cuidadosamente dispuestos después de pasar las comprobaciones dimensionales y de posicionamiento. Los trabajadores siguen procedimientos estandarizados para garantizar una laminación ajustada y alineada, preparando los núcleos para el ensamblaje preciso de la bobina y la siguiente etapa de construcción de la pieza activa.

2.2 Devanado

El transformador monofásico montado en poste de 100 kVA utiliza devanados de cobre. La bobina de bajo voltaje adopta un devanado de lámina con lámina de cobre de alta-conductividad, enrollada herméticamente con aislamiento en capas. La bobina de alto voltaje utiliza alambre de cobre esmaltado, enrollado con precisión con aislamiento entre capas. Después del bobinado, las bobinas se secan y curan al vacío para mejorar la resistencia del aislamiento y la confiabilidad-a largo plazo.

2.3 Tanque

El tanque de aceite de acero dulce, con radiadores corrugados en ambos lados, se somete a cuidadosos controles de calidad antes del montaje. En la imagen, los trabajadores realizan comprobaciones dimensionales midiendo piezas clave, realizando inspecciones visuales para detectar defectos en la superficie o problemas de soldadura y verificando la condición del tratamiento de la superficie. Estas comprobaciones exhaustivas garantizan que el tanque de aceite cumpla con los estándares requeridos para un rendimiento confiable del transformador.

03 Pruebas

Prueba de rutina

1. Medidas de resistencia

2. Pruebas de proporciones

3. Prueba de polaridad

4. Sin pérdidas de carga y sin corriente de carga

5. Pérdidas de carga y voltaje de impedancia

6. Prueba de voltaje aplicado

7. Prueba de resistencia al voltaje inducido

8. Medición de la resistencia del aislamiento

9. Prueba dieléctrica del aceite

10. Pruebas de fugas con presión para transformadores sumergidos en líquido

Estándar de prueba

•IEEE C57.12.20-2017

Estándar IEEE para transformadores de distribución aéreos-de 500 kVA y menores; alto voltaje, 34500 V y menos; Bajo voltaje, 7970/13 800YV y menos

•IEEE C57.12.90-2021

Código de prueba estándar IEEE para transformadores de distribución, potencia y regulación sumergidos en líquido-

• CSA C802.1-13 (R2022)

Valores mínimos de eficiencia para transformadores de distribución llenos de líquido-

Resultados de la prueba

04 Embalaje y envío

05 Sitio y resumen

Este transformador monofásico-montado en poste-de 100 kVA es ideal para la distribución en exteriores en áreas rurales o suburbanas donde un voltaje primario de 13,8 kV se reduce a un voltaje secundario de 120/240 V. Con devanados de cobre, enfriamiento natural ONAN y un cambiador de tomas sin carga de ±2×2,5 %, ofrece alta confiabilidad y regulación de voltaje flexible-perfecta para regiones con fluctuaciones de voltaje o suministro de energía a larga distancia-. Su diseño compacto y su fácil montaje en poste lo hacen rentable-para áreas de baja-población.

Si tu proyecto requiere:

• Energía monofásica-de capacidad baja a media

• Instalación montada en poste-al aire libre

• Voltaje estable bajo líneas de distribución fluctuantes o extendidas

• Devanados de cobre eficientes y enfriamiento natural para reducir los costos de mantenimiento

Este transformador encaja perfectamente. Contáctenos para más detalles y opciones de personalización.
