Transformador de montaje en plataforma con alimentación en bucle de 3000 KVA - 24/11,95 KV|Jamaica 2025

01 generales

1.1 Descripción del Proyecto

En 2025, un proyecto de servicios públicos de Jamaica realizó un pedido de un transformador montado en plataforma de alimentación de bucle de 3000 kVA, diseñado para operar como un nodo crítico dentro de la red local de anillo de voltaje medio-, donde el flujo continuo de energía, la seguridad operativa y la estabilidad a largo plazo-son esenciales para el rendimiento de la red; Este transformador de montaje en plataforma de alimentación de bucle está configurado con un voltaje primario de 23,9 kV y un voltaje secundario de 11,95 kV, utilizando un grupo vectorial YNyn0, y está diseñado específicamente para soportar la distribución de energía bidireccional en sistemas de bucle mientras mantiene la estabilidad del voltaje bajo condiciones de carga variables, mientras logra una eficiencia del 99,37 % sin pérdida de carga de 2150 W y pérdida de carga de 32800 W, y adopta devanados de cobre combinados con un estructura tri-cinco-fase para mejorar la conductividad, reducir el aumento de temperatura y optimizar la distribución del flujo magnético en condiciones de carga desequilibrada.

El sitio de instalación está ubicado a una altitud de 1524 metros con temperaturas ambiente que varían de +4.4 grados a +40 grados y una humedad relativa de hasta el 80 %, lo que requiere que el transformador de montaje en plataforma de alimentación de bucle mantenga un rendimiento de aislamiento estable, un enfriamiento efectivo y un funcionamiento confiable en condiciones de alta temperatura y humedad.

1.2 Especificaciones técnicas

Especificaciones y hoja de datos del transformador trifásico montado en pedestal de 3000 kVA

1.3 Dibujos

Plano y placa de identificación del transformador trifásico montado en pedestal de 3000 kVA

02 Estructura y materiales del transformador

2.1 Núcleo y devanado

El núcleo de este transformador de montaje en plataforma con alimentación de bucle está construido con laminaciones de acero al silicio de alta-calidad para minimizar la histéresis y las pérdidas por corrientes parásitas, lo que garantiza una transferencia de energía eficiente y un rendimiento magnético estable en condiciones de carga variables; los devanados de cobre proporcionan baja resistencia, alta conductividad y excelente disipación de calor, lo cual es fundamental para mantener el rendimiento en entornos exigentes, mientras que el NLTC (cambiador de tomas sin carga) integrado permite un ajuste de voltaje flexible, lo que permite que el transformador montado en plataforma de alimentación de bucle se adapte a las fluctuaciones dentro de las operaciones de la red en anillo.

2.2 Tanque y aislamiento

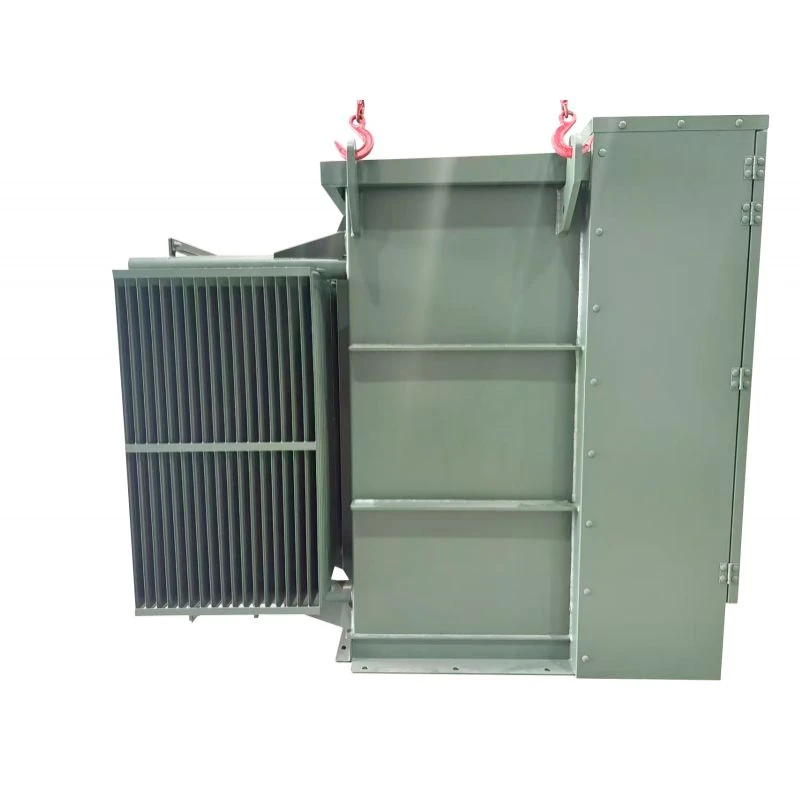

El tanque de este transformador de montaje en plataforma de alimentación de bucle está fabricado de acero dulce con un diseño de cubierta atornillada completamente sellada, acabado con revestimiento que cumple con ANSI C57.12.28 y probado para una resistencia a la niebla salina de 1500 horas, lo que garantiza durabilidad en ambientes de alta-humedad; El tanque está equipado con dispositivos de elevación reforzados para un manejo seguro, mientras que la base evita el contacto directo con la almohadilla. Toda la soldadura cumple con los estándares AWS y la estructura está diseñada para evitar bordes afilados y distorsiones, y para soportar una presión interna de 70 kPa sin fugas ni deformaciones excesivas.

2.3 Fluido aislante

El aceite mineral sirve como medio aislante y de enfriamiento en este transformador montado en plataforma de alimentación de bucle, lo que garantiza un rendimiento estable en condiciones de funcionamiento exigentes; La rigidez dieléctrica del aceite no es inferior a 45 kV cuando se prueba de acuerdo con ASTM D1816 utilizando una separación de electrodos de 2 mm, lo que garantiza un rendimiento de aislamiento confiable. Además, el contenido de PCB está estrictamente limitado a no más de 2 ppm para cumplir con los requisitos medioambientales y de seguridad.

2.4 Conectores separables

El transformador está equipado con conectores separables en los lados HV y LV, lo que permite conexiones de cables seguras y flexibles en el sistema de distribución de alimentación en bucle-.

2.4 Accesorios y dispositivos de seguridad

• Orejas de elevación y soportes de estacionamiento para un manejo seguro
• Cárter de aceite, termómetros e indicadores de nivel de aceite
• Dispositivo de alivio de presión automático con anillo- y válvulas de liberación de presión.

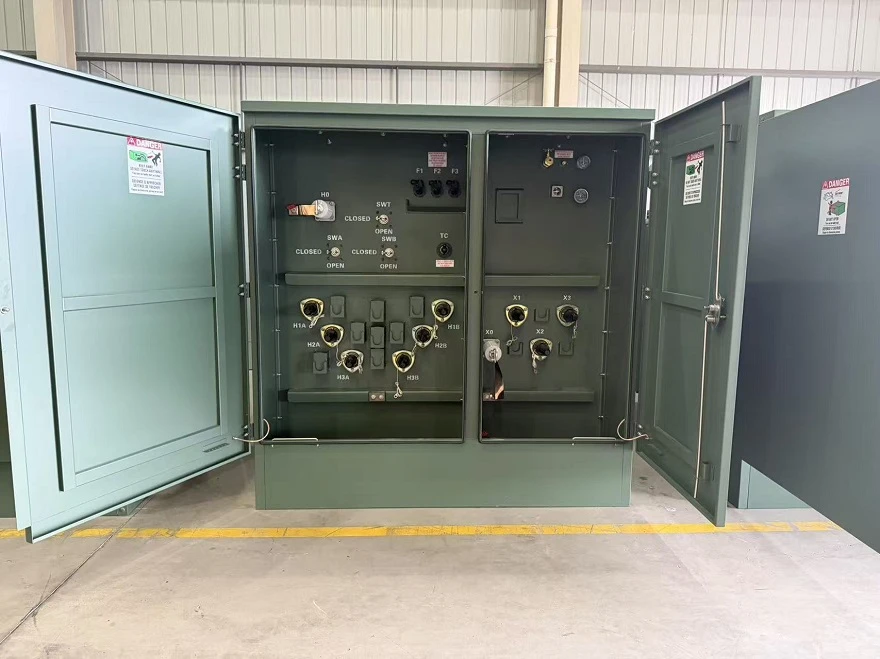

• Seis casquillos enchufables-de alto-voltaje y cuatro-de bajo-voltaje para una conexión rápida
• Insertar fusibles de tipo-y fusibles limitadores de corriente de respaldo-para protección del circuito.
• Tres interruptores de carga trifásicos-para circuitos de alimentación de bucle y operaciones de cambiador de tomas.
• Manómetro para monitorear la presión del tanque de aceite
Estas características garantizan colectivamente la seguridad operativa y simplifican el mantenimiento de rutina, incluso en condiciones ambientales desafiantes.

03 Pruebas

Todas las pruebas de rutina definidas en la última sección 8 de ANSI C57-12.00 se realizarán de acuerdo con ANSl C57.12.90 por y a expensas del fabricante.

Resultados de la prueba

04 Embalaje y envío

4.1 Embalaje

05 Sitio y resumen

Este transformador montado en plataforma con alimentación de bucle de 3000 kVA combina un diseño avanzado con materiales robustos, lo que garantiza un servicio confiable a largo plazo-en entornos exigentes:
• Alta confiabilidad en condiciones ambientales adversas
• Mantenimiento rápido y seguro mediante casquillos enchufables-
• Regulación de voltaje flexible con NLTC
• Operación de alta eficiencia y bajas pérdidas (99,37 % de eficiencia)
• Ideal para redes de alimentación de bucle de media-tensión
La combinación del transformador de rendimiento, características de seguridad y diseño-fácil de mantener lo convierte en una solución óptima para las redes de distribución eléctrica modernas en Jamaica y regiones similares.
