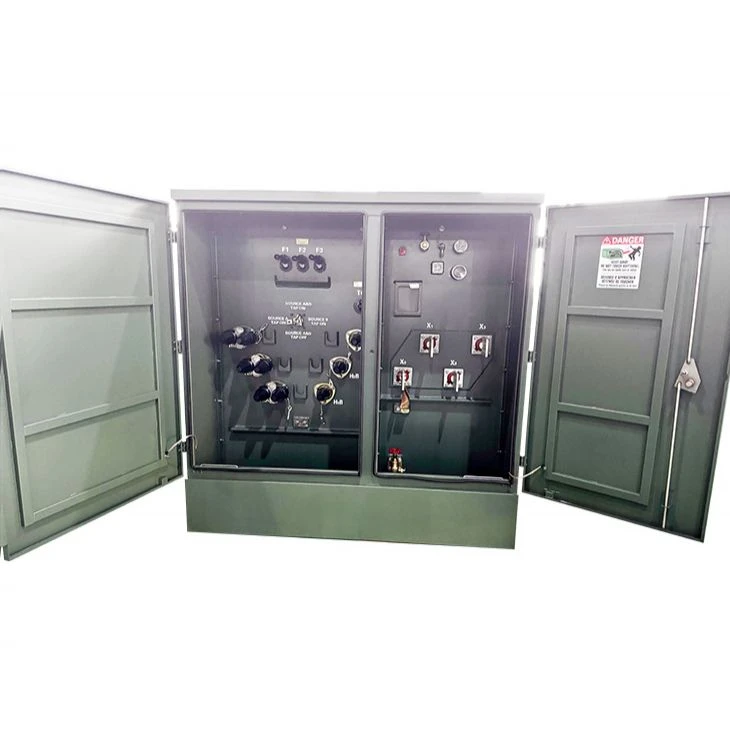

Transformador de frente muerto de 1000 kVA-24/0,48 kV|Estados Unidos 2024
Capacidad: 1000kVA
Voltaje: 24000 D-480Y/277 V
Característica: con inserto de alimentación
Transformador montado-en plataforma frontal-de 1000 kVA - seguro, eficiente y diseñado para una distribución de energía confiable en cualquier entorno.
01 generales
1.1 Descripción del proyecto
Entregado a EE. UU. en 2024, este motor de 1000 kVAtransformador trifásico-montado en plataforma-Cumple con IEEE Std C57.12.34-2022 y cumple con los estándares de eficiencia energética DOE 2016. Opera a 60 Hz con una tensión primaria de 24 kV y una tensión secundaria de 480GrdY/277 V, incorporando un grupo vectorial Dyn1. El transformador utiliza devanados de cobre y refrigeración KNAN, y está lleno de aceite de éster natural FR3 para mejorar la seguridad contra incendios y la sostenibilidad ambiental. Equipada con funcionalidad de alimentación de bucle, acceso frontal-inactivo y un cambiador de tomas sin-carga que ofrece un rango de regulación de voltaje de ±2 × 2,5%, la unidad tiene una impedancia del 5,75%, una pérdida sin-carga de 1,020 kW y una pérdida con-carga de 8,170 kW, lo que garantiza una distribución de energía de media tensión eficiente y confiable.
El transformador de frente muerto de 1000 kVA reduce el riesgo de arco eléctrico durante la operación o el mantenimiento. Su construcción de frente muerto incluye casquillos de caucho completamente aislados, con terminaciones realizadas mediante codos rompecargas, lo que garantiza mayor seguridad y facilidad de conexión.
El transformador de montaje en plataforma con frente muerto de 1000 kVA sirve como una solución de energía compacta y eficiente para aplicaciones de servicios públicos, comerciales e industriales. Diseñado para ofrecer durabilidad, se puede instalar tanto en interiores como en exteriores, proporcionando un sistema de distribución de energía confiable y seguro en diversos entornos.
1.2 Especificaciones técnicas
Especificaciones y hoja de datos del transformador de frente muerto trifásico de 1000 kVA
|
Entregado a
EE.UU
|
|
Año
2024
|
|
Tipo
Transformador trifásico de montaje en plataforma
|
|
Estándar
Estándar IEEE C57.12.34-2022
|
|
Potencia nominal
1000kVA
|
|
Frecuencia
60HZ
|
|
Alimentar
Bucle
|
|
Frente
Muerto
|
|
Fase
Tres
|
|
Tipo de enfriamiento
KNAN
|
|
Aislante liquido
Aceite FR3
|
|
Voltaje primario
24 kilovoltios
|
|
voltaje secundario
0,48 kilovoltios
|
|
Grupo de vectores
Dyn1
|
|
Material de bobinado
Cobre
|
|
Impedancia
5.75%
|
|
Estándar de Eficiencia y Pérdidas
DOE 2016
|
|
Cambiador de toques
NLTC
|
|
Rango de golpeteo
±2*2.5%
|
|
Sin pérdida de carga
1.020 kilovatios
|
|
En pérdida de carga
8.170 kilovatios
|
|
Accesorios
Configuración estándar
|
1.3 Dibujos
Plano y placa de identificación del transformador trifásico de frente muerto de 1000kVA
 |
 |
02 Fabricación
2.1 Núcleo
Los núcleos SCOTECH se fabrican bajo un estricto control de calidad, lo que garantiza un apilamiento preciso, una presión de laminación uniforme y una alineación magnética consistente. Este proceso reduce eficazmente los espacios de aire y la tensión mecánica dentro del núcleo, mejorando la integridad estructural y minimizando el riesgo de puntos calientes.
2.2 Devanado
Diseñado para uso comercial e industrial, este transformador Dyn1 de 1000 kVA adopta bobinas de baja tensión enrolladas con lámina-y bobinas de alta tensión con alambre de cobre aislado con papel-. La estructura optimizada garantiza un aislamiento confiable, bajo nivel de ruido y una mayor durabilidad bajo una entrada de 24 kV y condiciones de carga variables.
2.3 Tanque
El tanque del transformador protege los componentes internos de golpes mecánicos, vibraciones y fuerzas externas. Su estructura de acero reforzado garantiza que durante el transporte y la instalación, las piezas críticas permanezcan bien protegidas y colocadas de forma segura.
2.4 Asamblea Final
Scotech equipa cada transformador con fusibles internos Bay-O-Net en serie con fusibles limitadores de corriente-, del tamaño adecuado para una protección óptima. Suministramos descargadores de sobretensión tipo codo MOV-que cumplen con IEEE 386, lo que garantiza un rendimiento seguro en condiciones de sobretensión.
03 Pruebas
Pruebas de rutina y estándar de pruebas
1. Mediciones de Resistencia según IEEE C57.12.90-2021 Cláusula 5
2. Prueba de relación de fase-según IEEE C57.12.90-2021 Cláusula 6
3. Pruebas de relación según IEEE C57.12.90-2021 Cláusula 7
4. Pérdidas sin carga y corriente sin carga según IEEE C57.12.90-2021 Cláusula 8
5. Pérdidas de carga, voltaje de impedancia y eficiencia según IEEE C57.12.90-2021 Cláusula 9
6. Prueba de resistencia a la tensión inducida según IEEE C57.12.90-2021 Cláusula 10.5.1
7. Prueba de voltaje aplicado según IEEE C57.12.90-2021 Cláusula 10.6
8. Prueba de fugas con presión para transformadores sumergidos en líquido - la prueba de fugas a 15 kPa se realizará durante 12 h sin fugas. Sin deformación permanente.
9. Medición de la resistencia del aislamiento
10. Prueba dieléctrica del aceite
Resultados de la prueba
|
No. |
Artículo de prueba |
Unidad |
Valores de aceptación |
Valores medidos |
Conclusión |
|
1 |
Mediciones de resistencia |
% |
Tasa de desequilibrio de resistencia máxima |
0.356 |
Aprobar |
|
2 |
Pruebas de relación |
% |
La desviación de la relación de voltaje en la toma principal: menor o igual al 0,5% Símbolo de conexión: Dyn1 |
-0.02% |
Aprobar |
|
3 |
fase-pruebas de relación |
/ |
Dyn1 |
Dyn1 |
Aprobar |
|
4 |
Sin-pérdidas de carga ni corriente de excitación |
% kilovatios |
I0 :: proporcionar valor medido P0: proporcionar valor medido la tolerancia sin pérdida de carga es +0% |
0.18% 0.985 |
Aprobar |
|
5 |
Pérdidas de carga, impedancia, voltaje y eficiencia. |
% kilovatios kilovatios |
T: 85 grados Z%: valor medido Pk: valor medido Pt: valor medido la tolerancia de impedancia es ±7,5% la tolerancia para la pérdida total de carga es +0% Eficiencia no inferior al 99,43%. |
5.61% 7.740 8.725 99.46% |
Aprobar |
|
6 |
Prueba de voltaje aplicado |
kV |
Alta tensión: 40 kV 60 s BT: 10kV 60s |
No se produce ningún colapso del voltaje de prueba. |
Aprobar |
|
7 |
Prueba de resistencia al voltaje inducido |
kV |
Tensión aplicada (KV): 0.960 Duración(es):40 Frecuencia (HZ): 180 |
No se produce ningún colapso del voltaje de prueba. |
Aprobar |
|
8 |
Prueba de fuga |
kPa |
Presión aplicada: 15kPA Duración: 12h |
Sin fugas y sin Daño |
Aprobar |
|
9 |
Medición de resistencia de aislamiento |
GΩ |
AT-BT a tierra: BT-AT a tierra: HV y LV a tierra: |
2.51 2.60 3.88 |
/ |
|
10 |
Prueba dieléctrica de aceite |
kV |
Mayor o igual a 40 |
52.0 |
Aprobar |
04 Embalaje y envío
 |
 |
05 Sitio y resumen
Transformador de frente muerto de 1000 kVA de Scotechestá diseñado para una distribución de energía de voltaje medio-confiable y eficiente en entornos de servicios públicos, comerciales e industriales. Diseñado para cumplir con los estándares energéticos IEEE Std C57.12.34-2022 y DOE 2016, este transformador cuenta con devanados de cobre, refrigeración KNAN y aceite de éster natural FR3 para mayor seguridad y cuidado del medio ambiente. Su diseño de frente muerto con casquillos completamente aislados y codos rompecargas reduce significativamente el riesgo de arco eléctrico durante la operación y el mantenimiento.
Construido con núcleos-apilados con precisión y bobinas de alto voltaje-enrolladas con lámina optimizada y papel-aisladas, garantiza un aislamiento duradero y un bajo nivel de ruido bajo cargas variables. El robusto tanque de acero protege los componentes vitales de golpes y vibraciones durante el transporte y la instalación. Equipado con fusibles limitadores de corriente y red-O-red- además de supresores de sobretensiones MOV que cumplen con IEEE 386, este transformador de frente muerto ofrece una protección sólida y un rendimiento confiable.
En Scotech, nos centramos en ofrecer transformadores de frente muerto prácticos, seguros y duraderos que se adaptan a diversos entornos-interiores o exteriores-impulsando sus operaciones con confianza y tranquilidad.
Etiqueta: transformador de frente muerto,fabricante,proveedor,precio,costo
