Transformador montado en plataforma pequeña de 250 KVA - 13,8/0,22 KV|Guayana 2025

01 generales

1.1 Descripción del Proyecto

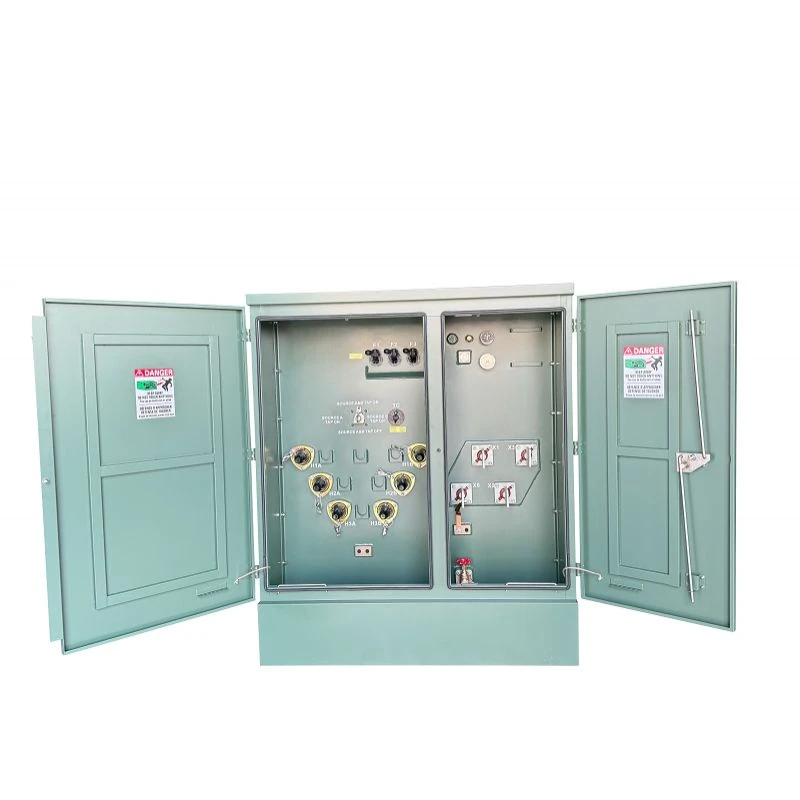

En 2024 se entregó a Guyana un transformador trifásico montado en pedestal de 250 kVA. La potencia nominal del transformador es de 250 kVA con refrigeración ONAN. El alto voltaje es de 13,8 kV con rango de derivación de ±2*2,5% (NLTC), el bajo voltaje es de 0,22y/0,127 kV, formaron un grupo vectorial de Dyn11.

ElTransformador montado en plataforma-es la piedra angular de una distribución eléctrica subterránea moderna, segura y confiable. Diseñada para el rendimiento y la seguridad pública, esta unidad compacta-a nivel del suelo está diseñada para reducir la electricidad de alto-voltaje a los niveles utilizables requeridos por vecindarios residenciales, centros comerciales e instalaciones industriales. A diferencia de los transformadores tradicionales montados en postes-, su carcasa de acero totalmente cerrada y resistente a manipulaciones-contiene de forma segura todos los componentes activos, lo que los convierte en una opción ideal para áreas donde la accesibilidad pública es una preocupación. El diseño robusto protege contra elementos ambientales, vandalismo y contacto accidental, garantizando un servicio ininterrumpido y una mayor seguridad para la comunidad.

Una ventaja clave del transformador montado en plataforma-es su tamaño mínimo y su flexibilidad estética. Se instala discretamente sobre una plataforma de concreto al nivel del suelo, integrándose fácilmente con su entorno o quedando protegido con el paisaje. Este diseño no solo preserva el atractivo visual de un área, sino que también permite al personal de servicios públicos un acceso fácil y seguro para el mantenimiento y la gestión de carga.

Desde alimentar ciudades inteligentes hasta integrar fuentes de energía renovables, el transformador montado en plataforma-se erige como un guardián silencioso, confiable y eficiente de la red eléctrica, suministrando electricidad donde se necesita-de forma segura y sin inconvenientes.

1.2 Especificaciones técnicas

Hoja de datos y tipo de especificaciones del transformador tipo pedestal de 250 kVA

1.3 Dibujos

Dibujo y tamaño del diagrama del transformador montado en plataforma de 250 kVA.

02 Fabricación

2.1 Núcleo

Este transformador-montado en plataforma cuenta con un núcleo trifásico compacto-de tres-extremidades hecho de acero al silicio laminado. El diseño proporciona una ruta magnética eficiente para el flujo principal y al mismo tiempo permite que el flujo de secuencia cero-retorne a través del aire, lo que da como resultado una unidad robusta y que ahorra espacio-.

2.2 Devanado

Los devanados utilizan cobre tanto para las secciones de bajo-voltaje como de alto-voltaje. El devanado de bajo-voltaje está construido con láminas, lo que proporciona una excelente resistencia al cortocircuito axial-y una eficiente disipación del calor. Por el contrario, el devanado de alto-voltaje emplea un diseño de devanado en capas-con alambre magnético redondo o rectangular, que ofrece la resistencia de voltaje necesaria y la flexibilidad en la disposición de los giros. Esta combinación de técnicas de enrollado en lámina y en capas-da como resultado un conjunto de bobina robusto, compacto y altamente confiable.



2.3 Tanque

El tanque del transformador está construido con acero dulce, lo que proporciona un gabinete robusto y rentable-. Está sellado herméticamente para garantizar que el aceite aislante interno permanezca aislado de la humedad y los contaminantes. Se aplica un revestimiento exterior duradero para resistir condiciones ambientales adversas, lo que lo hace adecuado para servicio en exteriores-a largo plazo.



2.4 Asamblea Final

El conjunto final integra la unidad central-y-la bobina en el tanque de acero dulce, que luego se llena con aceite dieléctrico purificado. Todas las conexiones internas están aseguradas y se instalan los componentes externos, como el compartimiento secundario compartimentado, las terminaciones primarias (como codos o casquillos), el dispositivo de alivio de presión y las terminales de conexión a tierra. El tanque está sellado herméticamente y toda la unidad se somete a pruebas rigurosas para garantizar la integridad operativa, la seguridad y la confiabilidad antes de ser aprobada para el servicio.





03 Pruebas

Las pruebas incluyeron elementos de rutina: medición de la resistencia del devanado (tasa máxima de desequilibrio 1,57%), prueba de relación (desviación -0,07% a -0,05%), prueba de relación de fase (confirmando Dyn11), pérdidas sin carga y medición de corriente (0,450kW, 0,76%), pérdidas de carga, tensión de impedancia y prueba de eficiencia (pérdida de carga de 3,354kW, impedancia del 3,93%, 99,04% de eficiencia), prueba de voltaje aplicado (34 kV para HV, 10 kV para LV, 60 s cada uno sin colapso de voltaje), prueba de resistencia de voltaje inducido (27,6 kV, 150 Hz, 48 s, sin colapso de voltaje), prueba de fugas (20 kPa durante 12 h, sin fugas), medición de resistencia de aislamiento y prueba dieléctrica de aceite (55,13 kV). Todos los valores medidos cumplieron con los requisitos de aceptación, lo que llevó a la conclusión de "Aprobado". El informe es válido únicamente con las firmas del evaluador, verificador y aprobador; Las objeciones deben presentarse dentro de los 7 días posteriores a la recepción y no se permite la copia sin el permiso por escrito de Scotech.

04 Embalaje y envío

4.1 Embalaje

Coloque una bolsa de papel de aluminio en su bandeja para cubrir el transformador, agregue desecante, deje una abertura para aspirar y luego selle la bolsa. A continuación, coloque protectores de esquinas (espuma, plástico o cartón prensado) alrededor y envuélvalos con una película protectora. Finalmente, empáquelo en una caja de madera, que está rociada con un montacargas y marcas del centro-de-gravedad.



4.2 Envío

El transformador completamente ensamblado y probado está preparado para su envío al puerto de destino, Georgetown, Guyana. Todas las protuberancias externas están protegidas y la unidad va acompañada de los documentos de envío necesarios, incluidas listas de embalaje detalladas y manuales técnicos, para facilitar el despacho de aduanas y la entrega final.





05 Sitio y resumen

En resumen, este transformador-montado en plataforma ofrece una solución de distribución de energía sólida y confiable, diseñada para brindar longevidad y seguridad. Su diseño optimizado, que combina un núcleo magnético eficiente, devanados de cobre duraderos y un tanque de acero sellado, garantiza un rendimiento constante en entornos exteriores exigentes. Estamos seguros de que esta unidad proporcionará años de-servicio sin problemas, lo que la convertirá en un activo valioso y confiable para su infraestructura eléctrica.
