Guía para conexiones de transformadores Delta y Estrella











Los sistemas de distribución de energía trifásicos-dependen en gran medida de dos tipos fundamentales de conexión de transformadores: Delta (Δ) y Estrella (Y). Estas configuraciones determinan cómo se entregan los voltajes y las corrientes, cómo se pueden conectar las cargas y cómo responde el sistema a fallas y desequilibrios. ComprensiónConexiones delta y estrellaes esencial para ingenieros eléctricos, administradores de instalaciones y técnicos que diseñan, operan o mantienen sistemas de energía.

Esta guía cubre las características, ventajas, limitaciones y aplicaciones prácticas de cada tipo de conexión, junto con las configuraciones combinadas y los criterios de selección más comunes.















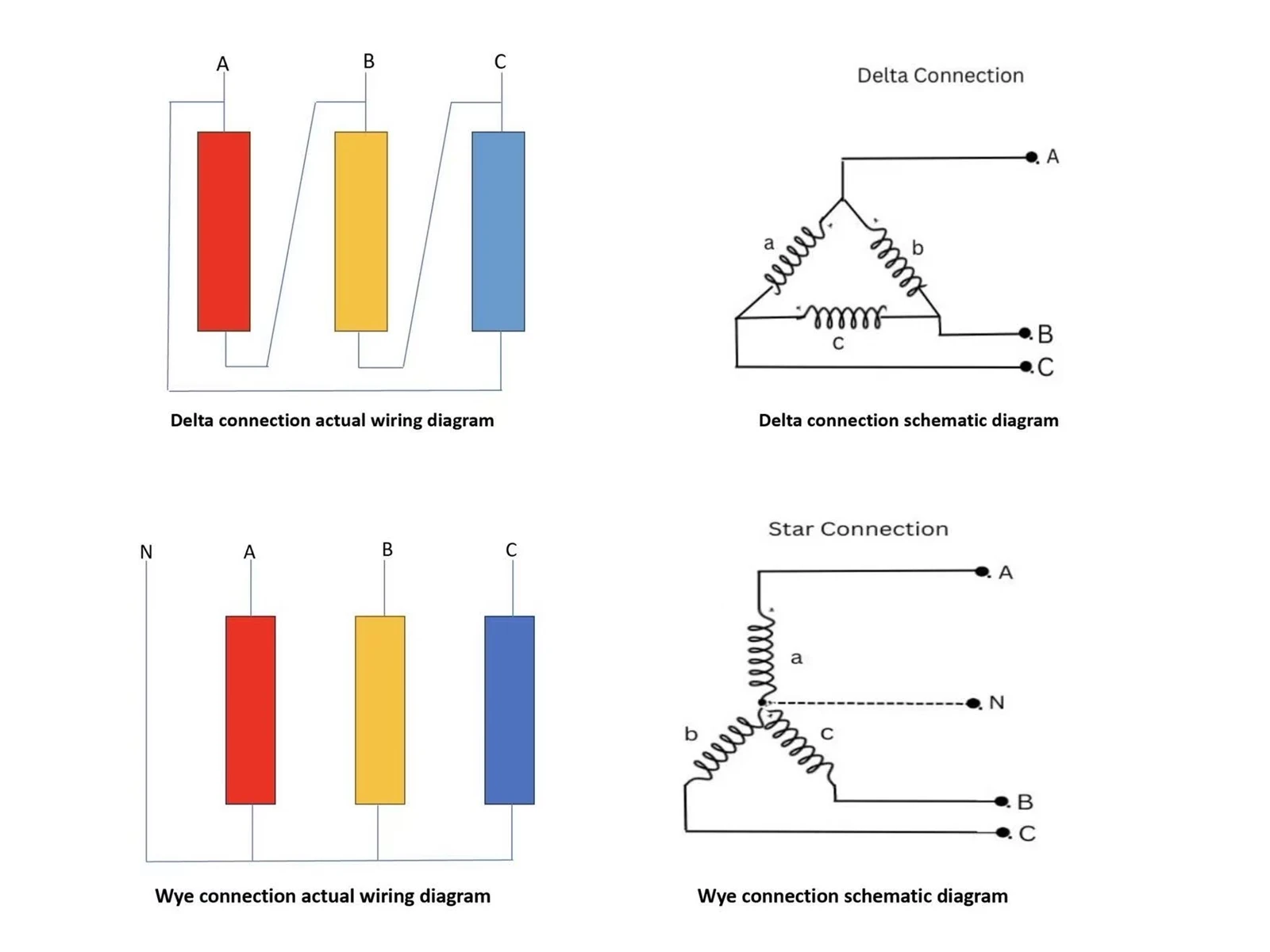

El punto neutro ofrece dos niveles de voltaje distintos: voltaje de línea-a-línea (normalmente más alto) y voltaje de línea-a-neutro (más bajo). Por ejemplo, un sistema en estrella de 480Y/277 V proporciona 480 V entre fases para equipos trifásicos y 277 V desde cualquier fase a neutro para cargas monofásicas. La relación matemática se expresa como, lo que significa que el voltaje de línea es aproximadamente 1,732 veces el voltaje de fase.

Las conexiones en estrella también permiten la conexión a tierra del punto neutro, lo que establece una referencia de voltaje estable y crea una ruta de retorno de baja-impedancia para las corrientes de falla. El neutro puede estar sólidamente conectado a tierra, conectado a tierra a través de una resistencia o dejarse flotante según los requisitos del sistema. Sin embargo, si el neutro se deja sin conexión a tierra o se desconecta, la tolerancia a fallas cae significativamente y las oscilaciones inesperadas de voltaje pueden dañar el equipo.





En una configuración Delta, el voltaje de línea es igual al voltaje de fase a través de cada devanado, mientras que la corriente de línea se distribuye de manera que cada devanado de fase transporta aproximadamente el 58% () de la corriente de línea. El diseño de circuito cerrado-proporciona una fuerte circulación de corriente y un excelente rendimiento bajo cargas pesadas. Incluso si falla una unidad monofásica-en un banco Delta, las dos restantes pueden continuar entregando energía trifásica-a aproximadamente el 58 % de la capacidad original-a menudo denominada operación "delta-abierta".

La ausencia de un punto neutro simplifica la entrega trifásica-de alta-potencia, pero impone limitaciones: las conexiones Delta no pueden suministrar cargas monofásicas-directamente sin equipo adicional, y la conexión a tierra requiere métodos especiales porque no existe un neutro natural.













Característica	Delta (Δ)	Estrella (Y)
Configuración	Bucle triangular cerrado	Forma de estrella con neutro central.
alambres	Sistema de 3 cables (solo fases)	Sistema de 4 hilos (+ neutro)
Relación de voltaje
punto neutro	Ninguno disponible	Disponible (puede conectarse a tierra)
Capacidad monofásica-	No se pueden suministrar cargas monofásicas-directamente	Doble voltaje para monofásico-y trifásico-
Mitigación armónica	Atrapa armónicos triplicados internamente	Más susceptible (requiere mitigación)
Tolerancia a fallos	Continuar con el delta-abierto después de que falle una bobina	Depende de la configuración de puesta a tierra del neutro
Aplicaciones típicas	Transmisión de alto-voltaje, motores industriales pesados	Sistemas de distribución, edificios-de uso mixto, instalaciones comerciales



La tabla muestra que Delta prioriza la robustez y la eficiencia para cargas trifásicas-pesadas, mientras que Wye ofrece versatilidad y una conexión a tierra más segura para sistemas con tipos de cargas mixtas.













Los transformadores pueden combinar Delta y Estrella en sus devanados primarios y secundarios de cuatro formas estándar. El tipo de devanado primario aparece primero (lado H, mayúscula), seguido por el tipo de devanado secundario (lado X, minúscula).















Los cálculos de la relación de vueltas difieren según la configuración:

Delta-Estrella (Δ-Y):Para un transformador reductor-delta-en estrella con una relación de vueltas de N (primario a secundario por bobina), el voltaje de la línea secundaria es. Por el contrario, el cálculo incluye unafactor debido a la transformación del voltaje de la línea Delta a la línea Estrella-a-voltaje neutro.

Estrella-Delta (Y-Δ):Para un transformador estrella-delta, el voltaje de la línea secundaria se relaciona con el voltaje de la fase primaria por la relación de vueltas, peroLas relaciones se aplican dependiendo de si usted está renunciando o ascendiendo.

Delta-Delta (Δ-Δ) y estrella-estrella (Y-Y):Para las mismas-configuraciones de conexión, la transformación de voltaje sigue la relación de vueltas simple:, con voltajes de línea escalando directamente.













Podría decirse que la conexión a tierra es el factor práctico más importante al seleccionar entre Delta y Estrella.

Opciones de conexión a tierra en estrella:Cuando hay presente un neutro en estrella, puede ser:

• Sólidamente conectado a tierra:Conectado directamente a tierra (más común para tensiones inferiores a 600V). Esto proporciona la ruta de retorno de falla de impedancia más baja.
• Resistencia puesta a tierra:Neutro conectado a tierra a través de una resistencia que limita la corriente de falla a tierra a un valor predeterminado, generalmente de 5 a 400 amperios. Esto reduce el daño durante las fallas y al mismo tiempo proporciona sensibilidad de retransmisión.
• Sin puesta a tierra o puesta a tierra por reactancia:El neutro permanece aislado de tierra o conectado a través de un reactor. Menos común en sistemas residenciales o comerciales modernos, pero se encuentra en algunas instalaciones industriales o sistemas puestos a tierra de alta-resistencia.

En el modelado de conmutación, la decisión de conectar a tierra el neutro de una conexión en estrella impacta directamente la selección de transformadores potenciales, descargadores de sobretensión, pasatapas y otros componentes. Para los sistemas en estrella conectados a tierra, los componentes se eligen según el voltaje de fase-a-tierra. Para sistemas sin conexión a tierra, los componentes deben estar clasificados para voltaje de fase-a-fase.

Desafíos de conexión a tierra del Delta:Sin un punto neutro, los sistemas Delta no pueden conectarse a tierra de la misma manera que los sistemas Wye. En cambio:

• Conexión a tierra en esquina:Un conductor de fase se conecta intencionalmente a tierra-el método más simple, pero crea altos voltajes en las otras dos fases en relación con tierra.
• Toma a tierra central-:En algunos secundarios Delta, el punto medio de un devanado puede tener una derivación central-y conexión a tierra para proporcionar capacidad monofásica-limitada, como en los sistemas en triángulo de cuatro-cables trifásicos-de 240/120 V (también conocidos como "delta de rama alta-").
• Transformadores de puesta a tierra: A Zig-zago se puede agregar un transformador de conexión a tierra en estrella-triángulo para crear un neutro artificial para conectar a tierra un sistema delta existente sin conexión a tierra.

Nota de seguridad crítica:Un neutro en estrella sólidamente conectado a tierra proporciona una ruta de baja-impedancia para las corrientes de falla a tierra, lo que permite que los disyuntores y fusibles eliminen las fallas rápidamente. Esta es una de las principales razones por las que se prefieren los secundarios en estrella para edificios comerciales, instalaciones sanitarias y otros entornos donde la resolución de fallos y la seguridad del personal son primordiales.















Un matiz técnico importante: en los transformadores Delta-Estrella y Estrella-Delta, los voltajes primario y secundario cambian naturalmente 30 grados. Este cambio de fase no se produce dentro de los devanados en sí, sino debido a cómo están interconectados los devanados. Específicamente, el voltaje de línea-a-línea en el lado Estrella se desplaza 30 grados en relación con el voltaje de línea-a-línea en el lado Delta.

Notación de reloj (grupos de vectores):Las conexiones de los transformadores suelen etiquetarse utilizando notación de reloj para indicar el cambio de fase-por ejemplo, "Dy11" significa un primario Delta (D), secundario en Estrella (y), con un cambio de fase correspondiente a 11 horas en un reloj, o 330 grados (equivalente a -30 grados). "Yd1" significa que la secundaria está 30 grados por detrás de la primaria.

Por qué es importante el cambio de fase:El cambio de fase de 30 grados no es un problema en la mayoría de las instalaciones, pero se vuelve crítico cuando se ponen en paralelo transformadores. Si se conectan en paralelo dos transformadores con diferentes grupos de vectores, pueden producirse grandes corrientes circulantes. Al conectar transformadores en paralelo, el grupo vectorial debe coincidir o compensarse adecuadamente. Por ejemplo, a veces un Dy11 puede ponerse en paralelo con un Yd1 si se realizan los ajustes de rotación de fase adecuados.

El cambio de fase está ausenteen conexiones Delta-Delta y Wye-Wye, lo que simplifica el paralelo.











Los devanados en triángulo desempeñan un papel importante en el control de la distorsión armónica. Los armónicos triplen (tercero, noveno, decimoquinto, etc.) quedan atrapados de forma natural y circulan dentro de los devanados delta en lugar de propagarse a la línea de suministro. Esta característica hace que las configuraciones Delta-Delta y Delta-Estrella sean particularmente efectivas para evitar que la distorsión armónica de cargas no lineales afecte a los sistemas aguas arriba.

Estrella-Los transformadores en estrella son más susceptibles a pasar ruido armónico entre la fuente y la carga. Por esta razón, cuando se requiere una conexión estrella-estrella por otros motivos, a veces se agrega un devanado terciario en delta para darle a los armónicos triplen un camino para circular.















Seleccionar la configuración óptima del transformador para una aplicación determinada implica equilibrar varios factores:

9.1 Tipo de carga y diversidad

Las cargas puramente trifásicas-(motores grandes, equipos industriales pesados, soldadores) funcionan bien con cualquier configuración, pero Delta-Delta proporciona una sólida tolerancia a fallas y la capacidad de continuar operando en-delta abierta después de una falla. Las cargas mixtas que requieren energía trifásica-y monofásica-se sirven mejor con una configuración Delta-Estrella, que proporciona un neutro conectado a tierra para la distribución monofásica-al mismo tiempo que aísla los desequilibrios primarios de los secundarios.

9.2 Requisitos de conexión a tierra

Si un neutro conectado a tierra es esencial para la protección del sistema y la eliminación de fallas, es necesario un secundario en estrella. Delta-Estrella es la elección natural para sistemas de distribución que necesitan un neutro estable y conectado a tierra en el lado de la carga. Si el sistema no requiere un neutro y puede funcionar sin conexión a tierra o con conexión a tierra en las esquinas, Delta-Delta puede ser apropiado.

9.3 Contenido armónico

Sistemas con importantes cargas productoras de armónicos-(variadores de frecuencia, fuentes de alimentación conmutadas, iluminación LED,centro de datosequipo) se benefician de la capacidad-de captura de armónicos de un devanado en delta. En tales casos, se recomiendan las configuraciones Delta-Estrella o Delta-Delta.

9.4 Requisitos de arranque para motores grandes

Los motores grandes que requieren un arranque de voltaje-reducido pueden ser adecuados para arreglos de arranque en estrella-triángulo, donde el motor arranca en estrella para limitar la corriente de entrada y luego se cambia a triángulo para funcionar.

9.5 Niveles de voltaje del sistema y paso-aumentado frente a paso-descendente

Delta-Y se utiliza comúnmente para aplicaciones reductoras-desde distribución de voltaje medio-hasta utilización de voltaje bajo-. Estrella-Delta también se utiliza a menudo para reducir-el paso hacia abajo, pero la elección entre ellos puede depender de si se necesita un neutro en el lado primario o secundario.

9.6 Ampliabilidad y redundancia futuras

Delta-Las configuraciones delta permiten-respaldo delta abierto-si un transformador de un banco falla, los dos restantes pueden continuar entregando aproximadamente el 58 % de la capacidad trifásica nominal-. Esta podría ser una consideración importante para las instalaciones críticas.













Las conexiones Delta y Wye cumplen funciones distintas en la distribución de energía trifásica-y su configuración Delta-Wye combinada es el caballo de batalla de la industria para reducir los voltajes de transmisión a niveles utilizables donde se requiere una conexión a tierra estable y cargas mixtas. Delta sobresale cuando la entrega robusta de energía trifásica-y la tolerancia a fallas son primordiales, el diseño de bucle cerrado-proporciona una excelente distribución de carga y la ausencia de un neutro no es una limitación. Wye sobresale cuando se requieren versatilidad, operación conectada a tierra y cargas mixtas monofásicas-más trifásicas-, ya que ofrece capacidades de voltaje dual y una referencia neutra estable.

El punto de encuentro más común entre estos dos mundos es el transformador Delta-Estrella: el primario Delta aísla los sistemas ascendentes de los desequilibrios y armónicos descendentes, mientras que el secundario Estrella proporciona un neutro estable y conectado a tierra para cargas del mundo real-que rara vez están perfectamente equilibradas. Comprender cuándo y por qué utilizar cada configuración permite a los ingenieros optimizar el rendimiento, gestionar diversos tipos de carga de forma eficaz y controlar los costos del proyecto. En caso de duda, la cifra general-para reducir la energía a instalaciones de uso-mixto suele ser Delta-Wye, ya que ofrece el mejor equilibrio entre versatilidad, seguridad y rendimiento.











Cumpla siempre con todos los códigos eléctricos y normas de seguridad aplicables cuando trabaje con transformadores. Nunca asuma que un sistema está des-energizado sin realizar las pruebas adecuadas. La protección contra sobrecorriente y la conexión a tierra del tamaño adecuado son esenciales para una operación segura. Si no está seguro acerca de algún aspecto de la selección o instalación del transformador, consulte a un ingeniero eléctrico autorizado o a un profesional calificado.
