Transformador de Subestación Eléctrica 2000/2300kVA-13,8/0,48 kV|Estados Unidos 2025

01 generales

1.1 Descripción del proyecto

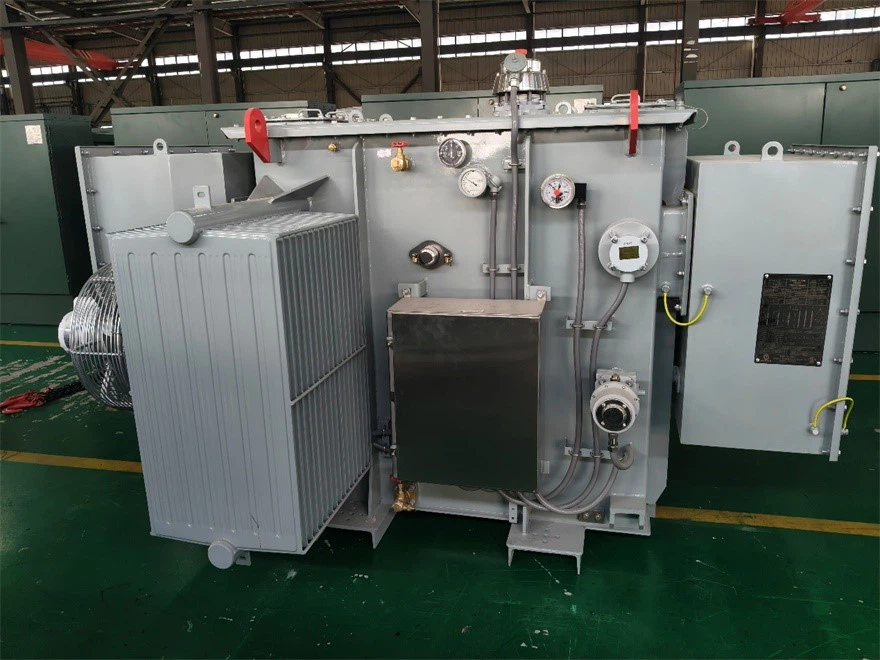

El transformador de subestación de 2000/2300 kVA se entregó a Estados Unidos en 2025. La potencia nominal del transformador es de 2000/2300 kVA con refrigeración KNAN/KNAF. El voltaje primario es de 13,8 kV con rango de derivación de ±2*2,5 % (NLTC), el voltaje secundario es de 0,48 GrdY/0,277 kV, formaron un grupo vectorial de Dyn1.

Presentamos nuestro transformador de subestación de 2000/2300 kVA -, una solución de energía robusta diseñada para aplicaciones exigentes en control automático de energía (APC), instalaciones de alto flujo de aire (HAF), subestaciones de alta-carga (HLSB) y sistemas de carga de vagones. Este transformador de alto-rendimiento cuenta con una resistencia de conexión a tierra neutra de 5 A para una mejor protección contra fallas, un transformador de corriente de precisión con una relación de 5:5 para un monitoreo preciso y una clasificación de cortocircuito-C10 para soportar tensiones eléctricas extremas.

Diseñado para brindar confiabilidad en infraestructuras críticas, ofrece distribución de energía estable para sistemas de control automatizados, entornos de refrigeración de alta-capacidad, subestaciones de carga-pesada y operaciones de logística ferroviaria. Con su construcción robusta y características de seguridad avanzadas, incluida la limitación de corriente de falla optimizada y la capacidad duradera de resistencia a cortocircuitos-, este transformador garantiza un funcionamiento ininterrumpido donde la calidad de la energía y la protección del sistema son primordiales. Las configuraciones opcionales incluyen capacidades de monitoreo remoto y soluciones de enfriamiento personalizadas para cumplir con requisitos operativos específicos.

1.2 Especificaciones técnicas

Especificaciones del transformador de subestación de 2000/2300 kVA, tipo y hoja de datos.

1.3 Dibujos

Dibujo y tamaño del esquema del transformador de subestación de 2000/2300 kVA.

02 Fabricación

2.1 Núcleo

El núcleo laminado es un componente crítico de un transformador de subestación trifásico y de tres ramas-, ya que proporciona una ruta de baja-reluctancia para el flujo magnético y al mismo tiempo minimiza las pérdidas por corrientes parásitas. Construido a partir de laminaciones apiladas de acero al silicio, el núcleo presenta un diseño de tres-columnas que optimiza la distribución del flujo magnético para un funcionamiento equilibrado de tres-fases. Su estructura robusta garantiza una alta eficiencia, menores pérdidas sin-carga y un rendimiento confiable en diferentes condiciones de carga. El diseño laminado también mejora la estabilidad térmica y la resistencia mecánica, lo que lo hace ideal para aplicaciones de subestaciones de alta-potencia.

2.2 Devanado

Devanado BT:Hecho de lámina de cobre, ofrece capas compactas, refrigeración uniforme del transformador y alta resistencia a cortocircuitos-.

Devanado de alta tensión:Bobinado helicoidal multi-capa con aislamiento reforzado, capacitancia entre-vueltas optimizada para una alta-estabilidad de voltaje.

2.3 Tanque

El tanque del transformador sirve como recinto protector para el transformador principal, construido con placas de acero soldadas de alta-calidad en un diseño completamente sellado. El tanque se somete a rigurosas pruebas de presión para garantizar un rendimiento confiable bajo variaciones operativas de presión de aceite y condiciones de falla interna. Se proporcionan múltiples aberturas con bridas para casquillos, indicadores de nivel de aceite y dispositivos de monitoreo. Las superficies interiores reciben tratamiento anti-corrosión e incluyen blindaje magnético para reducir las pérdidas parásitas. Las opciones personalizadas incluyen revestimientos anticorrosión o construcción de acero inoxidable para entornos exigentes.

2.4 Asamblea Final

El ensamblaje del transformador de la subestación implica el apilamiento de núcleos, la instalación del devanado (lámina BT + cable AT), fijación de la parte activa, conexión de terminales, sellado del tanque y montaje de accesorios, con llenado de aceite del transformador de vacío y pruebas de fábrica (relación, impedancia, aumento de temperatura, etc.) para garantizar el cumplimiento. El diseño modular permite un fácil transporte y mantenimiento.

03 Pruebas

04 Embalaje y envío

4.1 Embalaje

El transformador de la subestación adopta un embalaje compuesto de acero-madera completamente cerrado. El marco principal está construido con canales de acero soldados de alta-resistencia, equipados con soportes internos antivibración. La caja cuenta con orejetas de elevación integradas para un manejo seguro con grúas o montacargas y está claramente etiquetada con advertencias (por ejemplo, "Frágil", "Mantener seco"). Los documentos esenciales (lista de embalaje, informes de pruebas de transformadores) se guardan en una bolsa impermeable dentro del embalaje.

4.2 Envío

El transformador se transporta hasta el puerto en un remolque-de servicio pesado, bien sujeto con correas para evitar que se mueva. En el puerto se carga en un contenedor, con los debidos refuerzos y protección contra la humedad. Luego, el contenedor sellado se envía por barco marítimo con seguimiento en tiempo real-. Los documentos aduaneros se preparan con antelación para un despacho sin problemas.

05 Sitio y resumen

Como componente fundamental de la infraestructura eléctrica, nuestros transformadores de subestación ofrecen un rendimiento confiable, una construcción robusta y un funcionamiento{0}}eficiente desde el punto de vista energético. Diseñados para cumplir con los estándares globales, garantizan una transmisión de electricidad estable para aplicaciones industriales, comerciales y de servicios públicos. Con opciones personalizables y un riguroso control de calidad, brindamos soluciones adaptadas a las demandas de su red. Contáctenos para impulsar sus proyectos con confianza.
